间距
1/1.27/2/2.54/3.96/5.08mm

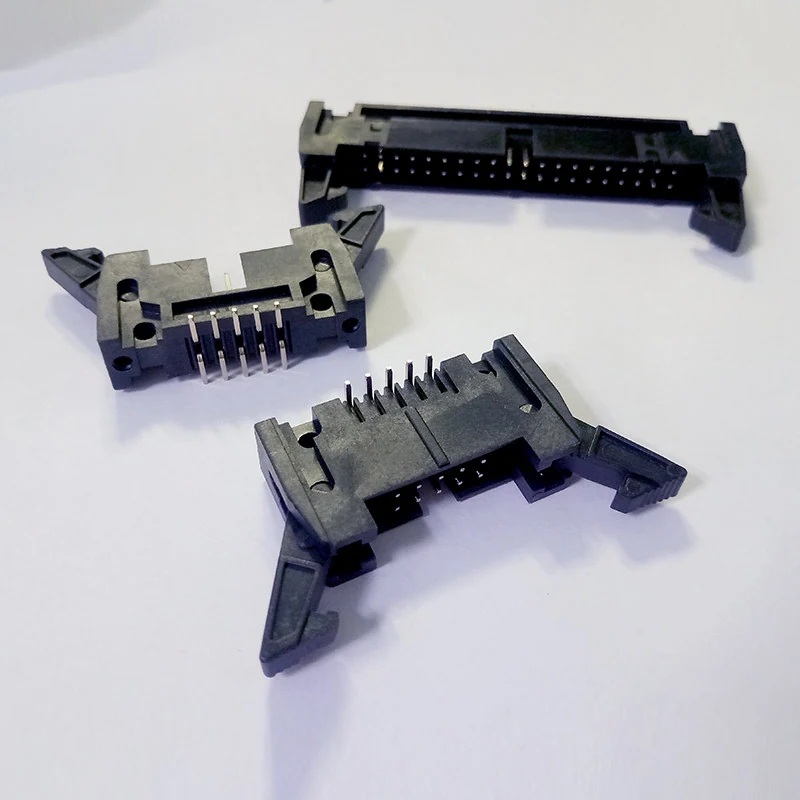

排针连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
板端与 FPC 连接器
排针连接器 · 1/1.27/2/2.54/3.96/5.08mm · 触点数量: 6-64 针脚
系列参数范围：间距: 1/1.27/2/2.54/3.96/5.08mm · 触点数量: 6-64 针脚
支持询价与选型协同
- 间距
- 1/1.27/2/2.54/3.96/5.08mm
- 触点数量
- 6-64 针脚
- 材料
- 触点: 黄铜 或 铜合金 绝缘体: LCP+30%G.F, UL94V-0 额定
- 触点镀层
- Au 或 S N 覆盖于 / 超过 50µ 镍
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
排针连接器，排针连接器。系列配置参数：间距: 1/1.27/2/2.54/3.96/5.08mm；触点数量: 6-64 针脚；材料: 触点: 黄铜 或 铜合金 绝缘体: LCP+30%G.F, UL94V-0 额定。
提交此产品的选型需求产品特点
触点数量
6-64 针脚
材料
触点: 黄铜 或 铜合金 绝缘体: LCP+30%G.F, UL94V-0 额定
触点镀层
Au 或 S N 覆盖于 / 超过 50µ 镍
工作温度
-40 至 +105°C
产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 间距 | 1/1.27/2/2.54/3.96/5.08mm |
|---|---|
| 触点数量 | 6-64 针脚 |
| 间距 | 2.54mm |
电气与信号
| 额定电流 | 2A |
|---|---|
| 最大接触电阻 | 30m ohm 最大 |
| 工作电压 | 60V AC/DC |
| 最小绝缘电阻 | 1000M ohm 最小 在 DC 500V |
材料与表面
| 材料 | 触点: 黄铜 或 铜合金 绝缘体: LCP+30%G.F, UL94V-0 额定 |
|---|---|
| 触点镀层 | Au 或 S N 覆盖于 / 超过 50µ 镍 |
| 绝缘体颜色 | 黑色 |
| 触点材料 | 金/锡镀层 |
| 触点镀层 | 镍底镀锡或镀金 |
| 绝缘体材料 | PA6T |
环境条件
| 工作温度 | -40 至 +105°C |
|---|---|
| 加工温度 | -40~105℃ |
其他技术参数
| 类型 | 直角, 通孔 安装 |
|---|---|
| 类型 | SMT 类型 |
| 绝缘材料阻燃等级 | UL 94V-0 |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：1/1.27/2/2.54/3.96/5.08mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
触点数量：6-64 针脚。若为范围或多个选项，需要确定具体位数及针位定义。
材料是什么？
材料: 触点: 黄铜 或 铜合金 绝缘体: LCP+30%G.F, UL94V-0 额定.
触点镀层是什么？
触点镀层: Au 或 S N 覆盖于 / 超过 50µ 镍.
