接线端子

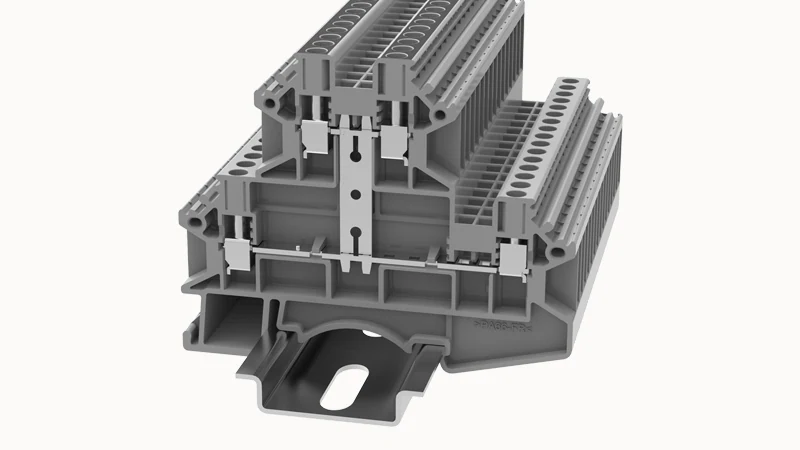

接线端子 DCKKB2.5-PV
概述 · 接线方式: 螺钉连接 · 接线数据 · 实心导线线规（AWG）: 28~12
支持询价与选型协同
- 型号
- DCKKB2.5-PV
- 概述 · 接线方式
- 螺钉连接
- 接线数据 · 实心导线线规（AWG）
- 28~12
- IEC 电气参数 · 额定电流 (III / 3)
- 24A
- IEC 电气参数 · 额定电压 (III / 3)
- 500V
产品介绍
DCKKB2.5-PV，接线端子。接线方式: 螺钉连接；实心导线线规（AWG）: 28~12；额定电流 (III / 3): 24A。
选型时请保持完整型号 DCKKB2.5-PV，并核对下面的接口、安装与额定条件。
提交此产品的选型需求产品特点
接线数据 · 实心导线线规（AWG）
28~12
IEC 电气参数 · 额定电流 (III / 3)
24A
IEC 电气参数 · 额定电压 (III / 3)
500V
概述 · 排数
2
产品图片
技术参数
产品识别
| 制造商订货号 | 11020000075 |
|---|
结构与连接
| 概述 · 接线方式 | 螺钉连接 |
|---|---|
| 尺寸 · 宽度 | 5.1mm |
| 尺寸 · 端板宽度 | 1.5mm |
| 尺寸 · 高度 | 61.8mm |
| 尺寸 · 高度 · NS 35/7,5 | 63mm |
| 尺寸 · 高度 · NS 35/15 | 70.5mm |
| 尺寸 · 长度 | 76mm |
| 接线数据 · 剥线长度 | 8~9mm |
| 接线数据 · 拧紧扭矩 | 0.4N.m |
| 附件 · 一字螺丝刀尺寸（刀头厚度×宽度） | 0.6×3.5 |
电气与信号
| IEC 电气参数 · 额定电压 (III / 3) | 500V |
|---|---|
| IEC 电气参数 · 额定电流 (III / 3) | 24A |
| IEC 电气参数 · 额定冲击电压 | 6KV |
| UL 电气参数 · 额定电压 | 300V |
| UL 电气参数 · 额定电流 | 20A |
| 电气性能测试 · 电压降 | ≤3.2mV |
导线与线缆
| 接线数据 · 实心导线线规（AWG） | 28~12 |
|---|---|
| 接线数据 · 刚性导线截面积 | 0.2~4mm² |
| 接线数据 · 柔性导线截面积 | 0.2~2.5mm² |
| 接线数据 · 柔性导线截面积（无绝缘套管冷压端头） | 0.2-2.5mm² |
| 接线数据 · 柔性导线截面积（带绝缘套管冷压端头） | 0.5-1.5mm² |
材料与表面
| 概述 · 绝缘材料 | PA |
|---|---|
| 概述 · 绝缘材料组 | I |
环境条件
| 环境条件 · 工作环境温度 | -40 °C ~ 105 °C（取决于降额曲线） |
|---|---|
| 环境条件 · 储存 / 运输环境温度 | -25℃~60℃ |
| 电气性能测试 · 温升测试 | ≤45 K |
其他技术参数
| 概述 · 排数 | 2 |
|---|---|
| 概述 · 连接点数量 | 4 |
| 概述 · 开口端侧板 | 是 |
| 概述 · 阻燃等级（UL94） | V0 |
| 概述 · 标准测试 | IEC60947-7-1 |
| 接线数据 · 双线冷压端头连接的两根柔性导线 | 0.5-1mm² |
| 接线数据 · 螺钉类型 | 一字槽 螺钉 |
| 接线数据 · 螺纹 | M2.5 |
| 环境条件 · 储存 / 运输相对湿度 | 25%~75% |
| 机械测试 · 机械强度 | 通过测试 |
| 机械测试 · 固定支架 | 通过测试 |
| 机械测试 · 旋转拉力测试 | 通过测试 |
| 安全测试 · 防手指触碰 | 通过测试 |
| 环境保护 · RoHS | 有害物质未超标 |
| 环境保护 · REACh SVHC | 铅 7439-92-1 |
| 标记 · 侧面标记 | ZB5 / WB5 |
| 附件 · 桥接件 | DFA2.5 |
| 附件 · 端盖 | D-DCKKB2.5 |
| 安装 · 端夹 | E-WS N / E-PC-1100A |
| 安装 · 端子排标记支架 | KLM3-20x8 / KLM3-44x8 / DLM2 / DBE-1 / DBE-2 |
| 安装 · DIN 导轨 | NS35/7.5 & NS35/15 |
| 标记与安装 · 标记条 | ZB5 |
| 标记与安装 · 标记卡 | DBE-1 |
| 附件 · 端夹 | E-WS |
| 附件 · DIN 导轨 | NS35/7.5-1000-00A(H) |
图纸与技术资料
选型常见问题
采用什么接线方式？
概述 · 接线方式: 螺钉连接. 安装空间和配对结构按这一配置核对。
接线数据 · 实心导线线规（AWG）是什么？
接线数据 · 实心导线线规（AWG）: 28~12.
电流参数及对应条件是什么？
IEC 电气参数 · 额定电流 (III / 3): 24A; UL 电气参数 · 额定电流: 20A. 请保持各项标准、类别与测试条件对应。
电压参数及适用标准是什么？
IEC 电气参数 · 额定电压 (III / 3): 500V; IEC 电气参数 · 额定冲击电压: 6KV; UL 电气参数 · 额定电压: 300V; 电气性能测试 · 电压降: ≤3.2mV. 请保持各项标准、类别与测试条件对应。
