位数
24p
USB Type-C 连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
I/O 与数据接口
USB Type-C 连接器 TYPE24-N1N1-CB080-A · 触点数量: 24p · SMT
系列参数范围：位数: 24p · 安装方式: SMT
支持询价与选型协同
- 型号
- TYPE24-N1N1-CB080-A
- 位数
- 24p
- 安装方式
- SMT
- 额定电压
- 5.0V
- 额定电流
- 5.0A AC
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
TYPE24-N1N1-CB080-A，USB Type-C 连接器。系列配置参数：位数: 24p；安装方式: SMT；额定电压: 5.0V。
选型时请保持完整型号 TYPE24-N1N1-CB080-A，并核对下面的接口、安装与额定条件。
提交此产品的选型需求产品特点
安装方式
SMT
额定电压
5.0V
额定电流
5.0A AC
壳体
UL94 V-0

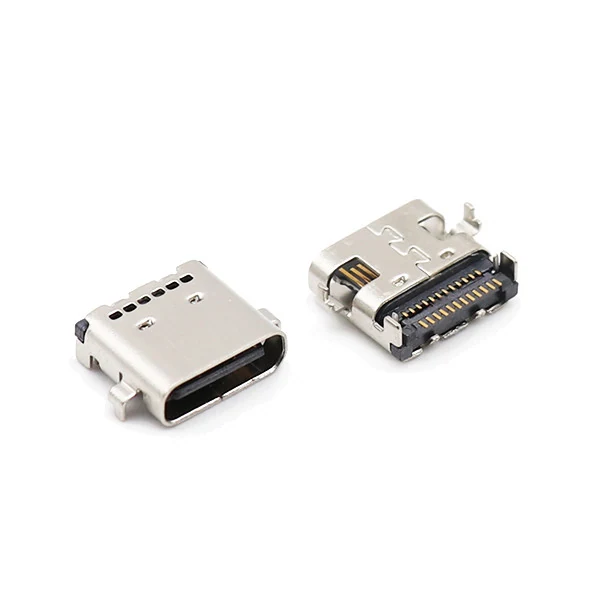

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 安装方式 | SMT |
|---|---|
| 位数 | 24p |
| 插入力 | 5-20 N |
| 接口性别 | 母端 |
| 插拔循环次数 | 10000 次循环 最小 |
电气与信号
| 额定电流 | 5.0A AC |
|---|---|
| 额定电压 | 5.0V |
| 接触电阻 | 40m/针脚 Ohms 最大 |
| 绝缘电阻 | 100mohms 最小 100V DC |
| 耐电压 | 100V AC |
材料与表面
| 壳体 | UL94 V-0 |
|---|
环境条件
| 工作温度 | -25℃ 至 +85℃ |
|---|
其他技术参数
| 位置 | 24P |
|---|---|
| 触点 | 铜合金 |
图纸与技术资料
选型常见问题
提供多少位或多少个触点？
位数：24p。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么安装方式？
安装方式: SMT. 安装空间和配对结构按这一配置核对。
电压参数及适用标准是什么？
额定电压: 5.0V; 耐电压: 100V AC. 请保持各项标准、类别与测试条件对应。
电流参数及对应条件是什么？
额定电流: 5.0A AC. 请保持各项标准、类别与测试条件对应。
