位数 / 触点数
14
USB Type-C 连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
I/O 与数据接口

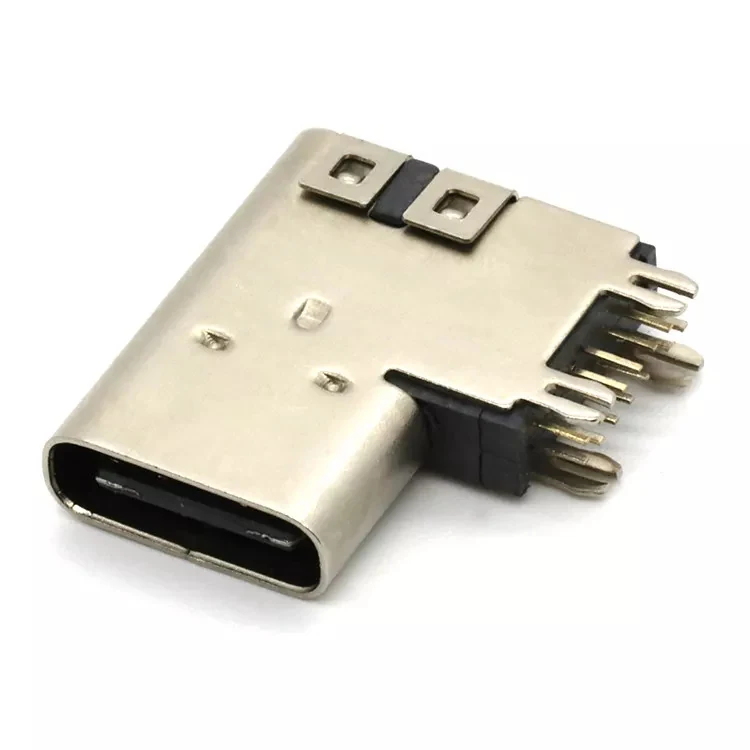

USB Type-C 连接器 · 触点数量: 14
系列参数范围：位数 / 触点数: 14 · 耐电压: 100V AC 最小
支持询价与选型协同
- 位数 / 触点数
- 14
- 耐电压
- 100V AC 最小
- 额定电流
- 3.0A
- 绝缘体
- LCP UL94V-0, 黑色
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
USB Type-C 连接器，USB Type-C 连接器。系列配置参数：位数 / 触点数: 14；耐电压: 100V AC 最小；额定电流: 3.0A。
提交此产品的选型需求产品特点
耐电压
100V AC 最小
额定电流
3.0A
绝缘体
LCP UL94V-0, 黑色
拔出力
5N~20N
产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 拔出力 | 5N~20N |
|---|---|
| 分离力 | 8N~20N |
| 插合力 | 5N~20N |
| 分离力 | 8N~20N(初始),6~20N(之后 10,000次循环) |
| 耐久性 | 10,000 次循环 |
| 位数 / 触点数 | 14 |
电气与信号
| 额定电流 | 3.0A |
|---|---|
| 耐电压 | 100V AC 最小 |
| 接触电阻 | 40 Millonhm 最大 |
| 绝缘电阻 | 100 Megohms 最小. |
材料与表面
| 绝缘体 | LCP UL94V-0, 黑色 |
|---|---|
| 外壳 | 不锈钢 (SUS201),T=0.30MM |
环境条件
| 工作温度 | -55℃~+ 85℃ |
|---|
其他技术参数
| 触点 | C2680 T=0.15MM, 触点: 镀金, 全面镀镍底层 |
|---|---|
| 触点 | C2680 T=0.15MM, 触点: 镀金, 全面镀镍底层 |
图纸与技术资料
选型常见问题
提供多少位或多少个触点？
位数 / 触点数：14。若为范围或多个选项，需要确定具体位数及针位定义。
电压参数及适用标准是什么？
耐电压: 100V AC 最小. 请保持各项标准、类别与测试条件对应。
电流参数及对应条件是什么？
额定电流: 3.0A. 请保持各项标准、类别与测试条件对应。
绝缘体是什么？
绝缘体: LCP UL94V-0, 黑色.
