针脚
16针脚

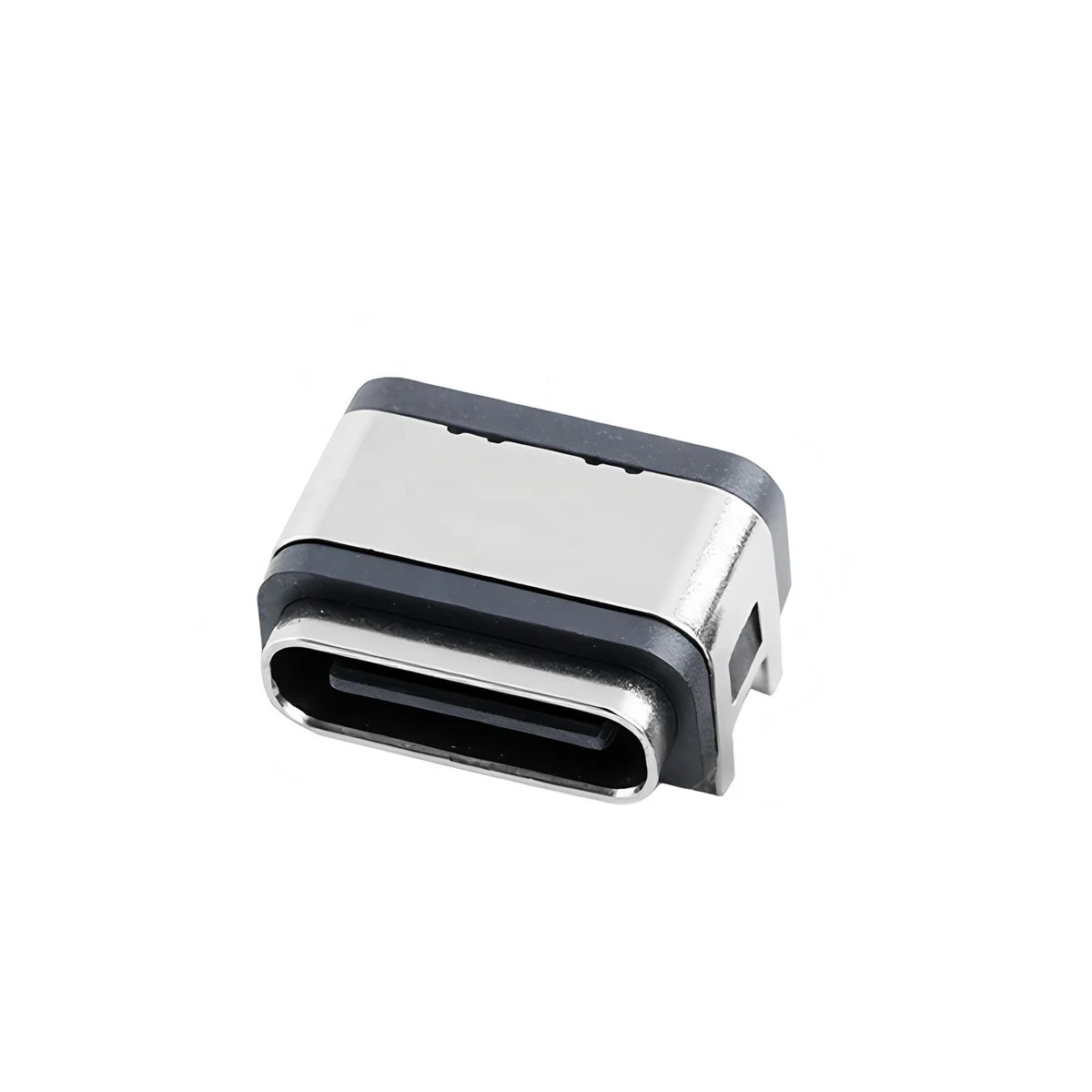

USB Type-C 连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
I/O 与数据接口
USB Type-C 连接器 · 触点数量: 16针脚 · 卧式
系列参数范围：针脚: 16针脚 · 安装方向: 卧式
支持询价与选型协同
- 针脚
- 16针脚
- 安装方向
- 卧式
- 额定电压
- 20V DC
- 额定电流
- 5A
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
USB Type-C 连接器，USB Type-C 连接器。系列配置参数：针脚: 16针脚；安装方向: 卧式；额定电压: 20V DC。
提交此产品的选型需求产品特点
安装方向
卧式
额定电压
20V DC
额定电流
5A
触点材料
铜合金 C7025
产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 针脚 | 16针脚 |
|---|---|
| 连接器公母类型 | 16 针脚 |
| 插入力 | 3.57Kgf 最大. |
| 耐久性 | 10000 次循环 |
| 安装方向 | 卧式 |
电气与信号
| 屏蔽 | 不锈钢 |
|---|---|
| 接触电阻 | 50mΩ 最大 |
| 额定电压 | 20V DC |
| 绝缘电阻 | 100MΩ 最小 |
| 额定电流 | 5A |
材料与表面
| 触点材料 | 铜合金 C7025 |
|---|
环境条件
| 工作温度 | -20°c 至 + 85°c |
|---|
其他技术参数
| 连接器类型 | USB C 母端 连接器 |
|---|---|
| 类型 | 焊接 类型 |
| 触点 | 铜镀金 |
图纸与技术资料
选型常见问题
提供多少位或多少个触点？
针脚：16针脚。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么安装方式？
安装方向: 卧式. 安装空间和配对结构按这一配置核对。
电压参数及适用标准是什么？
额定电压: 20V DC. 请保持各项标准、类别与测试条件对应。
电流参数及对应条件是什么？
额定电流: 5A. 请保持各项标准、类别与测试条件对应。
