间距
1.2 mm (0.047")
线对板连接器
产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
线对板与线对线
线对板连接器 · 1.2 mm (0.047")
系列参数范围：间距: 1.2 mm (0.047") · 适用线规: 30-28 AWG
支持询价与选型协同
- 间距
- 1.2 mm (0.047")
- 适用线规
- 30-28 AWG
- 端接方式
- 焊接
- 单个触点额定电流
- 1.5 A (AC/DC)
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
线对板连接器，线对板连接器。系列配置参数：间距: 1.2 mm (0.047")；适用线规: 30-28 AWG；端接方式: 焊接。
提交此产品的选型需求产品特点
适用线规
30-28 AWG
端接方式
焊接
单个触点额定电流
1.5 A (AC/DC)
连接形式
卡扣连接

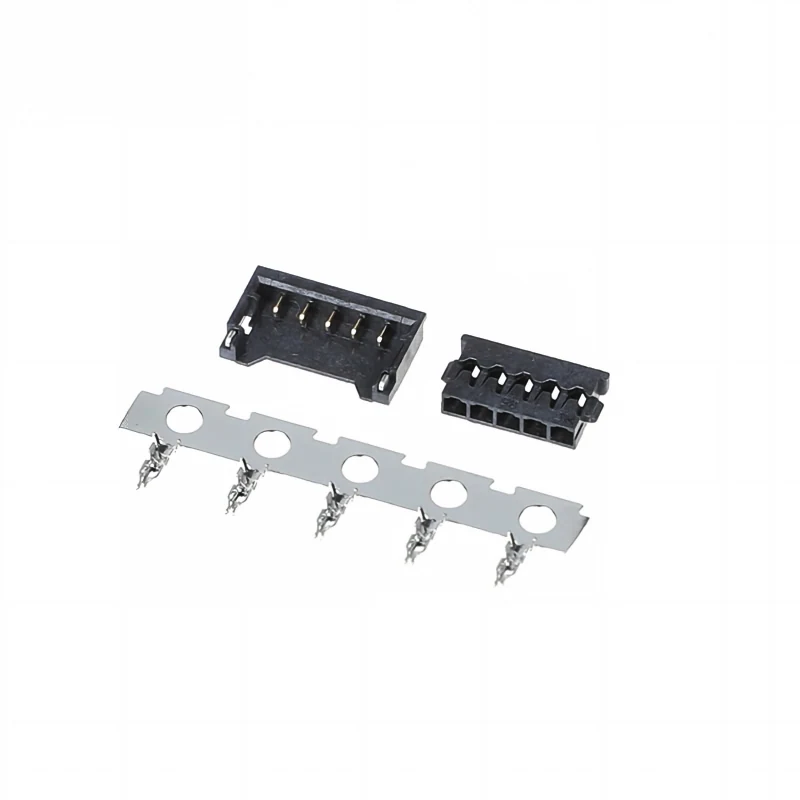

产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 耐久性 | 高 |
|---|---|
| 端接方式 | 焊接 |
| 间距 | 1.2 mm (0.047") |
| 配合高度 | 1.55-1.65 mm |
| 针座端接方式 | SMT 表面贴装 |
| 插座端接方式 | 压接 端子 |
| 插拔循环次数 | 最小值 30 次循环 |
电气与信号
| 单个触点额定电流 | 1.5 A (AC/DC) |
|---|---|
| 额定电压 | 50 V AC / DC |
| 最大接触电阻 | ≤20 mΩ |
| 最小绝缘电阻 | ≥100 MΩ |
| 耐受电压 | 500 V AC / 1 分钟 |
导线与线缆
| 适用线规 | 30-28 AWG |
|---|
材料与表面
| 镀层 | 锡镀层 |
|---|---|
| 壳体颜色 | 黑色 |
| 壳体材料 | 高温 耐受 热塑性塑料 |
| 端子材料 | 铜-镍-硅 合金/磷青铜 |
| 触点镀层 | 锡 / 镍底镀金 (可选) |
环境条件
| 温度范围 | -40 至 85 °C |
|---|---|
| 工作温度范围 | -40 ℃ ~ +105 ℃ |
其他技术参数
| 连接形式 | 卡扣连接 |
|---|---|
| 触点 | 黄铜镀金，镀层厚度超过 50U |
| 插合类型 | 立式 导线-至-电路板 |
| SMT 焊接温度曲线 | 遵循 标准 SMT 回流 曲线 / 外形; 峰值温度 ≤260 ℃, 时长 ≤10s |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：1.2 mm (0.047")。PCB 焊盘或配对接口的间距应与所选配置一致。
适用线规是什么？
适用线规: 30-28 AWG.
采用什么接线方式？
端接方式: 焊接. 安装空间和配对结构按这一配置核对。
电流参数及对应条件是什么？
单个触点额定电流: 1.5 A (AC/DC). 请保持各项标准、类别与测试条件对应。
确认配置，获取报价。
提供产品型号或目标参数、数量与期望交期。
