间距
2.0 mm
线对板连接器

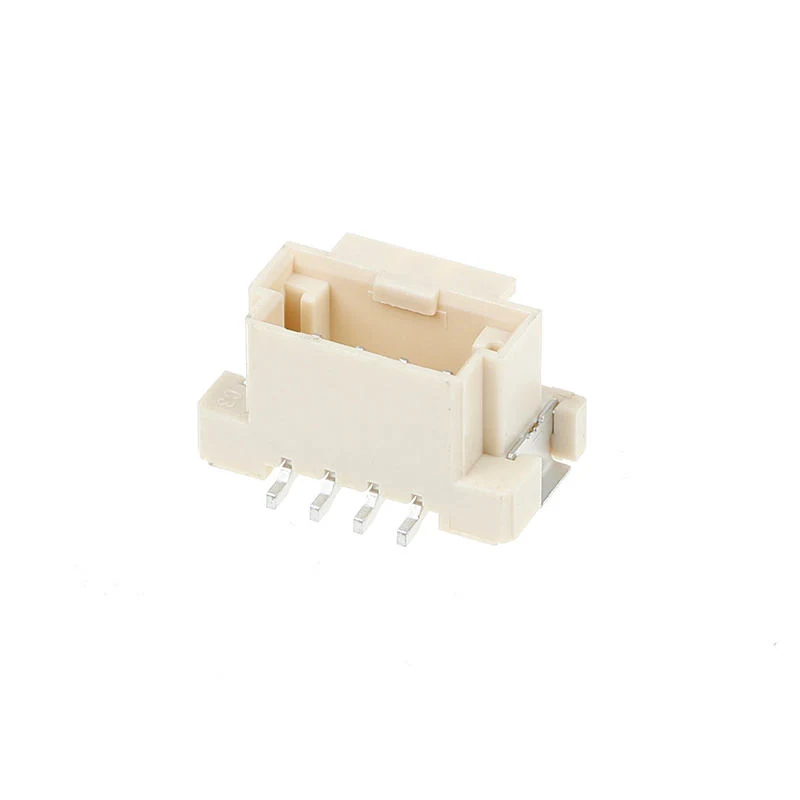

产品图片暂时无法显示产品外观 · 具体配置以选定型号为准放大图片
线对板与线对线
线对板连接器 · 2.0 mm · 触点数量: 2 ~ 20P, 单排
系列参数范围：间距: 2.0 mm · 位数: 2 ~ 20P, 单排
支持询价与选型协同
- 间距
- 2.0 mm
- 位数
- 2 ~ 20P, 单排
- PCB 安装类型
- 通孔 DIP
- 适用线规
- 22-30 AWG 压接 导线 线束
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
产品介绍
线对板连接器，线对板连接器。系列配置参数：间距: 2.0 mm；位数: 2 ~ 20P, 单排；PCB 安装类型: 通孔 DIP。
提交此产品的选型需求产品特点
位数
2 ~ 20P, 单排
PCB 安装类型
通孔 DIP
适用线规
22-30 AWG 压接 导线 线束
端接方式
焊接
产品图片
技术参数
本页包含系列或多种配置的参数范围。选定针位、尺寸与端接方式后，按对应型号确认额定值。
结构与连接
| 耐久性 | 高 |
|---|---|
| 端接方式 | 焊接 |
| 间距 | 2.0 mm |
| 锁紧方式 | 可靠锁定 卡扣 (锁扣) |
| 位数 | 2 ~ 20P, 单排 |
| 插拔循环次数 | 最小. 300 次循环 |
| 保持力 | ≥40N (完全 配合后 状态) |
| 分离力 | 8-25N |
| PCB 安装类型 | 通孔 DIP |
电气与信号
| 额定电流 | 2A 每触点 |
|---|---|
| 额定电压 | 250V AC/DC |
| 最大耐受电压 | 800V AC / 1 min |
| 接触电阻 | ≤30 mΩ 最大 |
| 绝缘电阻 | ≥1000 MΩ 最小 |
导线与线缆
| 适用线规 | 22-30 AWG 压接 导线 线束 |
|---|
材料与表面
| 镀层 | 锡镀层 |
|---|---|
| 壳体材料 | Nylon66 / PA9T, UL94V-0 |
| 触点镀层 | 标准: 镍底镀锡; 可选: 薄金镀层 |
环境条件
| 温度范围 | -40 至 85 °C |
|---|---|
| 工作温度 | -25℃ ~ +85℃ |
| 储存温度 | -40℃ ~ +105℃ |
其他技术参数
| 连接形式 | 卡扣连接 |
|---|---|
| 触点 | 黄铜镀金，镀层厚度超过 50U |
| 连接器类型 | 导线-至-电路板 母端 立式 排针连接器 (通孔) |
| 接触端子 | 磷青铜 |
| 焊接工艺 | 通孔 波峰焊 |
| 焊接温度与时间 | 260 ℃ 最大, ≤5 秒 |
图纸与技术资料
选型常见问题
连接间距是多少？
间距：2.0 mm。PCB 焊盘或配对接口的间距应与所选配置一致。
提供多少位或多少个触点？
位数：2 ~ 20P, 单排。若为范围或多个选项，需要确定具体位数及针位定义。
采用什么安装方式？
PCB 安装类型: 通孔 DIP. 安装空间和配对结构按这一配置核对。
适用线规是什么？
适用线规: 22-30 AWG 压接 导线 线束.
确认配置，获取报价。
提供产品型号或目标参数、数量与期望交期。
