Шаг
1.27 mm (0.050 дюйм)

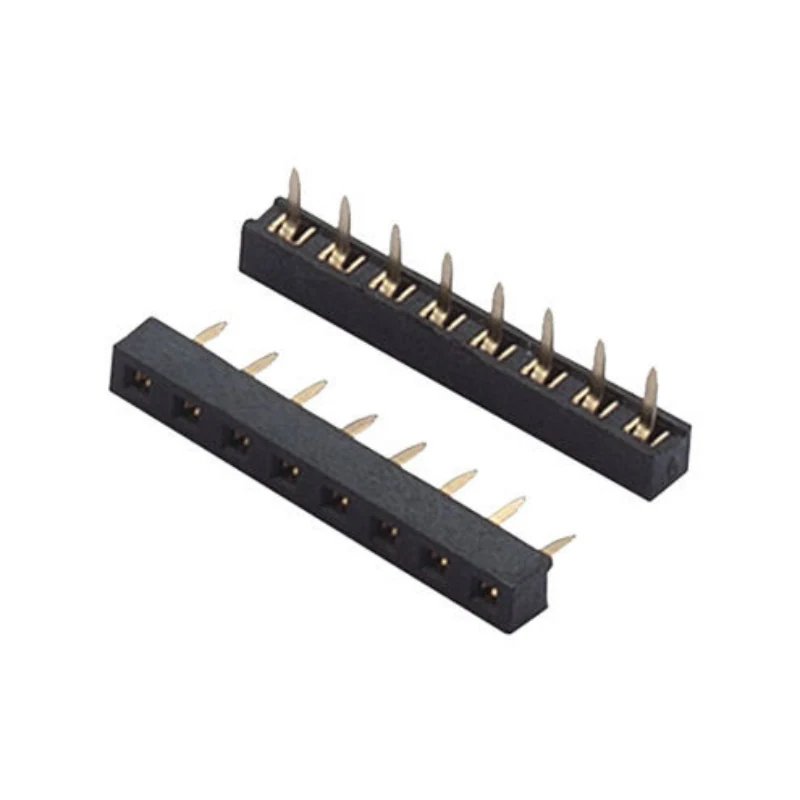

Гнездовой штыревой разъём
Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители для плат и FPC
Гнездовой штыревой разъём · 1.27 mm (0.050 дюйм)
Диапазон характеристик серии: Шаг: 1.27 mm (0.050 дюйм) · Способ заделки: Пайка
Поддержка подбора и расчёта цены
- Шаг
- 1.27 mm (0.050 дюйм)
- Способ заделки
- Пайка
- Материал
- Пластик
- Диапазон температур
- -40 до 85 °C
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Гнездовой штыревой разъём. Гнездовой штыревой разъём. Параметры исполнений серии: Шаг: 1.27 mm (0.050 дюйм); Способ заделки: Пайка; Материал: Пластик.
Обсудить подбор этого изделияОсобенности изделия
Способ заделки
Пайка
Материал
Пластик
Диапазон температур
-40 до 85 °C
Тип соединения
Защёлка
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Способ заделки | Пайка |
|---|---|
| Долговечность | Высокое |
| Шаг | 1.27 mm (0.050 дюйм) |
| Способ заделки | Прямой THT / прямой угол THT / SMT Выводы типа «крыло чайки» |
| Число циклов соединения | Оловянное покрытие: ≤50 Циклы; Золотое покрытие: ≥500 Циклы |
Электрические параметры и сигналы
| Номинальный ток | 1.0 A на контакт |
|---|---|
| Номинальное напряжение | 100 V AC/DC |
| Максимальное контактное сопротивление | ≤20 mΩ |
| Минимальное сопротивление изоляции | ≥500 MΩ |
| Выдерживаемое напряжение | 500 V AC / 1 min |
Материалы и покрытия
| Материал | Пластик |
|---|---|
| Материал контактных штырей | Фосфористая бронза |
| Изолирующий корпус | Стандарт: PA6T / LCP, UL94V-0 Огнестойкий; Высота по заказу |
| Материал контактов | Фосфористая бронза (C5191) для стабильный пружинные свойства Характеристики & стойкость к усталости |
| Покрытие | Подслой: никель; финиш: матовое олово или выборочное золочение (толщина золота по заказу) |
Условия окружающей среды
| Диапазон температур | -40 до 85 °C |
|---|---|
| Рабочая температура | -40 ℃ ~ +105 ℃ |
Другие характеристики
| Тип соединения | Защёлка |
|---|---|
| Расположение рядов | Один ряд / Два ряда |
| Температурный профиль пайки | Соблюдать профиль оплавления IPC/JEDEC J‑STD‑020; не превышать термостойкость изолятора |
Чертежи и технические файлы
Запрос чертежа Гнездовой штыревой разъём
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 1.27 mm (0.050 дюйм). Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Какой способ подключения используется?
Способ заделки: Пайка. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Что указано для параметра «Материал»?
Материал: Пластик.
Что указано для параметра «Диапазон температур»?
Диапазон температур: -40 до 85 °C.
Уточните конфигурацию. Получите цену.
Укажите модель или нужные характеристики, количество и желаемый срок поставки.
