Шаг
2.54 mm (0.100 дюйм)
Гнездовой штыревой разъём

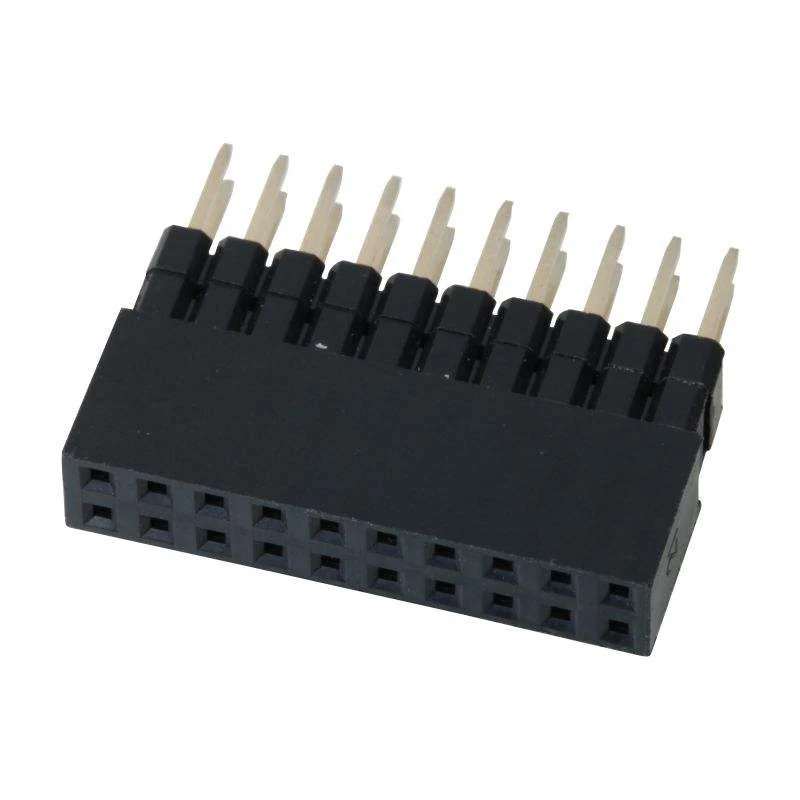

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители для плат и FPC
Гнездовой штыревой разъём · 2.54 mm (0.100 дюйм) · Число контактов: 2×2P ~ 2×40P · Минимальное сопротивление изоляции ≥1000 MΩ
Диапазон характеристик серии: Шаг: 2.54 mm (0.100 дюйм) · Доступное число контактов: 2×2P ~ 2×40P
Поддержка подбора и расчёта цены
- Шаг
- 2.54 mm (0.100 дюйм)
- Доступное число контактов
- 2×2P ~ 2×40P
- Способ монтажа
- Сквозное отверстие / SMT Поверхностный монтаж
- Способ заделки
- Пайка
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Гнездовой штыревой разъём. Гнездовой штыревой разъём. Параметры исполнений серии: Шаг: 2.54 mm (0.100 дюйм); Доступное число контактов: 2×2P ~ 2×40P; Способ монтажа: Сквозное отверстие / SMT Поверхностный монтаж.
Обсудить подбор этого изделияОсобенности изделия
Доступное число контактов
2×2P ~ 2×40P
Способ монтажа
Сквозное отверстие / SMT Поверхностный монтаж
Способ заделки
Пайка
Материал
Пластик
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Способ заделки | Пайка |
|---|---|
| Долговечность | Высокое |
| Шаг | 2.54 mm (0.100 дюйм) |
| Доступное число контактов | 2×2P ~ 2×40P |
| Способ монтажа | Сквозное отверстие / SMT Поверхностный монтаж |
| Число циклов соединения | Мин. 5000 Циклы |
Электрические параметры и сигналы
| Номинальный ток | 3 A на контакт |
|---|---|
| Номинальное напряжение | 250 V AC/DC |
| Максимальное контактное сопротивление | ≤20 mΩ |
| Минимальное сопротивление изоляции | ≥1000 MΩ |
| Выдерживаемое напряжение | 1000 V AC, 1 min |
Материалы и покрытия
| Материал | Пластик |
|---|---|
| Материал контактных штырей | Фосфористая бронза |
| Цвет корпуса | Чёрный (Стандарт, По заказу Цвет По запросу) |
| Материал изолятора | PA6T / PBT, UL94V-0 Огнестойкий Harwin |
| Материал контактов | Фосфористая бронза / Латунь |
| Покрытие контактов | Тонкое золотое покрытие / 3μ"-30μ" Au поверх / свыше Ni; Лужение Альтернативный |
Условия окружающей среды
| Диапазон температур | -40 до 85 °C |
|---|---|
| Рабочая температура | -40 ℃ ~ +105 ℃ Harwin |
| Температура хранения | -45 ℃ ~ +125 ℃ |
Другие характеристики
| Тип соединения | Защёлка |
|---|---|
| Тип контакта | Два ряда Гнездовой Гнездо, 0.64 × 0.4 mm Квадратный Контакт |
| Ориентация | Вертикально / прямой угол (90°) |
Чертежи и технические файлы
Запрос чертежа Гнездовой штыревой разъём
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 2.54 mm (0.100 дюйм). Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Сколько позиций или контактов указано?
Доступное число контактов: 2×2P ~ 2×40P. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Какой способ монтажа используется?
Способ монтажа: Сквозное отверстие / SMT Поверхностный монтаж. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Какой способ подключения используется?
Способ заделки: Пайка. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
