Шаг
0.5mm
Разъём FPC / FFC

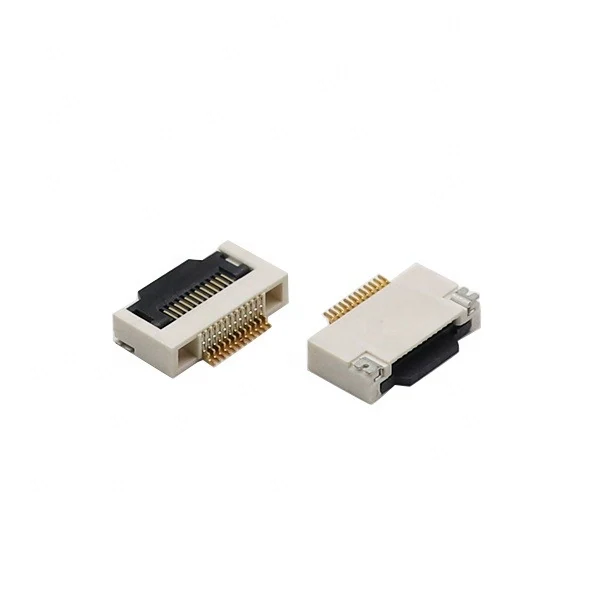

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители для плат и FPC
Разъём FPC / FFC · 0.5mm · SMT/ZIF
Диапазон характеристик серии: Шаг: 0.5mm · Тип монтажа: SMT/ZIF
Поддержка подбора и расчёта цены
- Шаг
- 0.5mm
- Тип монтажа
- SMT/ZIF
- Материал
- Пластик
- Номинальный ток
- 5A
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Разъём FPC / FFC. Разъём FPC / FFC. Параметры исполнений серии: Шаг: 0.5mm; Тип монтажа: SMT/ZIF; Материал: Пластик.
Обсудить подбор этого изделияОсобенности изделия
Тип монтажа
SMT/ZIF
Материал
Пластик
Номинальный ток
5A
Контакт
Латунь с золотым покрытием толщиной свыше 50U
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Шаг | 0.5mm |
|---|---|
| Тип монтажа | SMT/ZIF |
Электрические параметры и сигналы
| Номинальный ток | 5A |
|---|---|
| Рабочее напряжение | 60V AC/DC |
| Номинальный ток | 0.5A/Вывод Макс. |
| Номинальное напряжение | 50V AC/DC Макс. |
Материалы и покрытия
| Материал | Пластик |
|---|---|
| Покрытие | Оловянное покрытие |
| Материал контактных штырей | Фосфористая бронза |
| Материал крышки | LCP UL94V-0 Чёрный |
| Корпус | LCP UL94V-0 Натуральный |
| Покрытие | Золотое покрытие |
Условия окружающей среды
| Рабочая температура | -40℃ до +85℃ |
|---|
Другие характеристики
| Контакт | Латунь с золотым покрытием толщиной свыше 50U |
|---|---|
| расположение контактов | Низ Контакт |
| Тип | Передняя сторона Фиксатор |
| Выдерживаемое напряжение | 250V AC,1min |
| Контактная клемма | Медный сплав |
Чертежи и технические файлы
Запрос чертежа Разъём FPC / FFC
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 0.5mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Какой способ монтажа используется?
Тип монтажа: SMT/ZIF. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Что указано для параметра «Материал»?
Материал: Пластик.
Какие значения тока и условия указаны?
Номинальный ток: 5A; Номинальный ток: 0.5A/Вывод Макс.. Учитывайте стандарт, категорию и условия испытания каждого значения.
