Шаг
0.5 mm
Разъём FPC / FFC

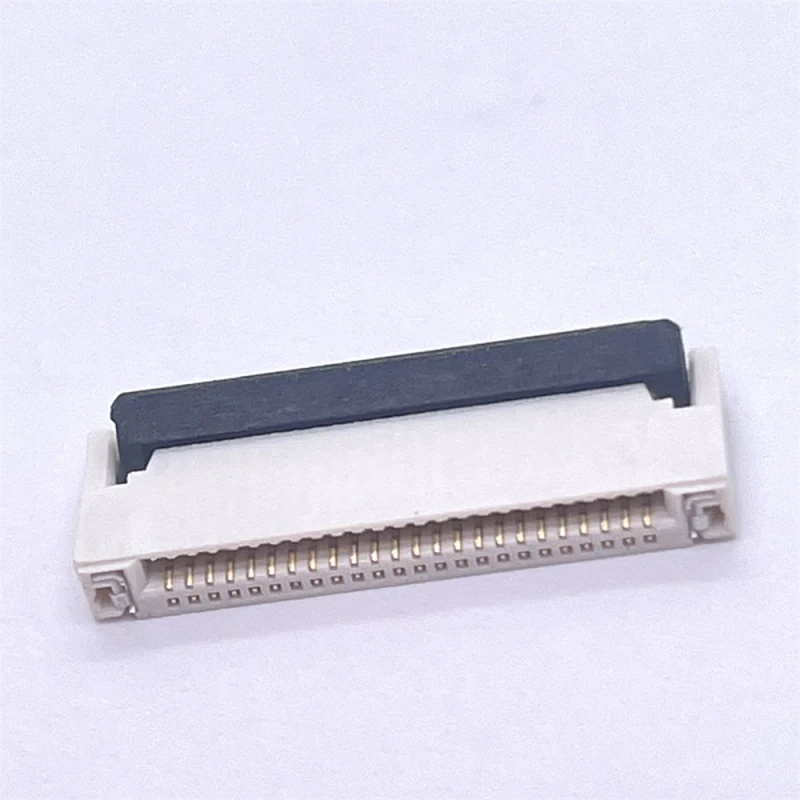

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители для плат и FPC
Разъём FPC / FFC · 0.5 mm · прямой угол SMT
Диапазон характеристик серии: Шаг: 0.5 mm · Высота в сочленённом состоянии: 2.0 mm
Поддержка подбора и расчёта цены
- Шаг
- 0.5 mm
- Высота в сочленённом состоянии
- 2.0 mm
- Способ монтажа
- прямой угол SMT
- Материал
- LCP
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Разъём FPC / FFC. Разъём FPC / FFC. Параметры исполнений серии: Шаг: 0.5 mm; Высота в сочленённом состоянии: 2.0 mm; Способ монтажа: прямой угол SMT.
Обсудить подбор этого изделияОсобенности изделия
Высота в сочленённом состоянии
2.0 mm
Способ монтажа
прямой угол SMT
Материал
LCP
Номинальный ток одного контакта
0.5 A AC/DC
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Шаг | 0.5 mm |
|---|---|
| Высота в сочленённом состоянии | 2.0 mm |
| Способ фиксации | ZIF / Не ZIF Опция Откидной фиксатор Привод |
| Способ монтажа | прямой угол SMT |
| Число циклов соединения | 20 Циклы Минимум |
| Высота | 2.0 mm |
Электрические параметры и сигналы
| Номинальный ток одного контакта | 0.5 A AC/DC |
|---|---|
| Номинальное напряжение | 50 V AC/DC |
| Начальное контактное сопротивление | ≤ 40 mΩ |
| Сопротивление изоляции | ≥ 500 MΩ @100V DC |
| Выдерживаемое напряжение | 200 V AC, 1 min, Без пробоя |
Провода и кабели
| Допустимая толщина FFC/FPC | 0.30 ± 0.05 mm |
|---|
Материалы и покрытия
| Материал | LCP |
|---|---|
| Материал клемм | Фосфористая бронза,Золотое покрытие |
| Материал корпуса / привода | LCP, UL94-V0 Высокотемпературный термопласт |
| Материал контактов | Фосфористая бронза |
| Покрытие контактов | Зона сочленения Позолота; Паяемый хвостовик Никель-подслой покрытия |
Условия окружающей среды
| Рабочая температура | -40 ℃ ~ +85 ℃ |
|---|
Другие характеристики
| Тип | FFC & FPC Разъём |
|---|---|
| Конструкция контакта | Двойной-Сторона Двойной-Контакт Тип |
| Испытание на вибрацию | 10-55 Hz, 3-ось, Нет ≥1μs Электрический Прерывание контакта |
| Испытание на удар | 50G полусинусоидальный, 3-ось, Нет Сигнал пропадание сигнала |
| Ручная пайка (только прототипы) | ≤ 350 ℃, Пайка Время ≤ 3 s |
Чертежи и технические файлы
Запрос чертежа Разъём FPC / FFC
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 0.5 mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Что указано для параметра «Высота в сочленённом состоянии»?
Высота в сочленённом состоянии: 2.0 mm.
Какой способ монтажа используется?
Способ монтажа: прямой угол SMT. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Что указано для параметра «Материал»?
Материал: LCP.
