Шаг
0.3mm
Разъём FPC / FFC

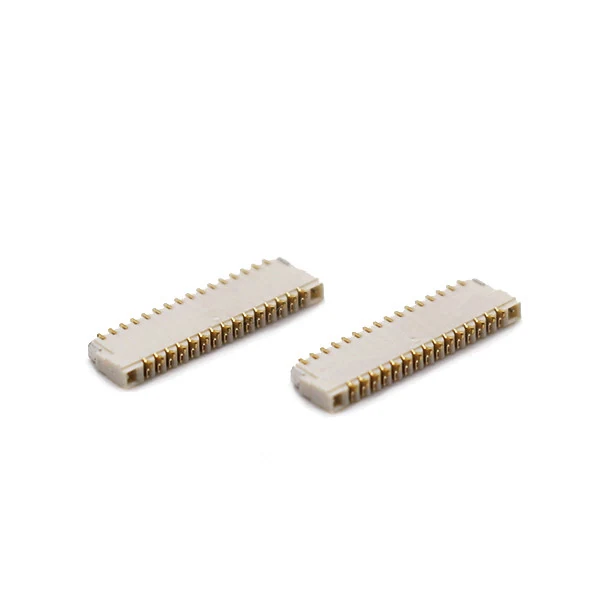

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители для плат и FPC
Разъём FPC / FFC · 0.3mm · Число контактов: 9-71Вывод
Диапазон характеристик серии: Шаг: 0.3mm · Позиции: 9-71Вывод
Поддержка подбора и расчёта цены
- Шаг
- 0.3mm
- Позиции
- 9-71Вывод
- Тип монтажа
- SMT/ZIF
- Материал крышки
- LCP UL94V-0 Чёрный
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Разъём FPC / FFC. Разъём FPC / FFC. Параметры исполнений серии: Шаг: 0.3mm; Позиции: 9-71Вывод; Тип монтажа: SMT/ZIF.
Обсудить подбор этого изделияОсобенности изделия
Позиции
9-71Вывод
Тип монтажа
SMT/ZIF
Материал крышки
LCP UL94V-0 Чёрный
Высота
1.0mm
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Шаг | 0.3mm |
|---|---|
| Тип монтажа | SMT/ZIF |
| Высота | 1.0mm |
| Позиции | 9-71Вывод |
| Нижний контакт, передняя защёлка | PN:FPC**-T1S1-2023-A |
Электрические параметры и сигналы
| Номинальный ток | 0.2A AC/DC |
|---|---|
| Номинальное напряжение | 30V AC/DC Макс. |
Материалы и покрытия
| Материал крышки | LCP UL94V-0 Чёрный |
|---|---|
| Корпус | LCP UL94V-0 Натуральный |
| Покрытие | Золотое покрытие |
Условия окружающей среды
| Рабочая температура | -55℃ до +85℃ |
|---|
Другие характеристики
| Диапазон числа контактов | 11-51Вывод |
|---|---|
| Выдерживаемое напряжение | 250V AC,1min |
| Контактная клемма | Фосфористая бронза |
Чертежи и технические файлы
Запрос чертежа Разъём FPC / FFC
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 0.3mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Сколько позиций или контактов указано?
Позиции: 9-71Вывод. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Какой способ монтажа используется?
Тип монтажа: SMT/ZIF. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Что указано для параметра «Материал крышки»?
Материал крышки: LCP UL94V-0 Чёрный.
