Число позиций
8P

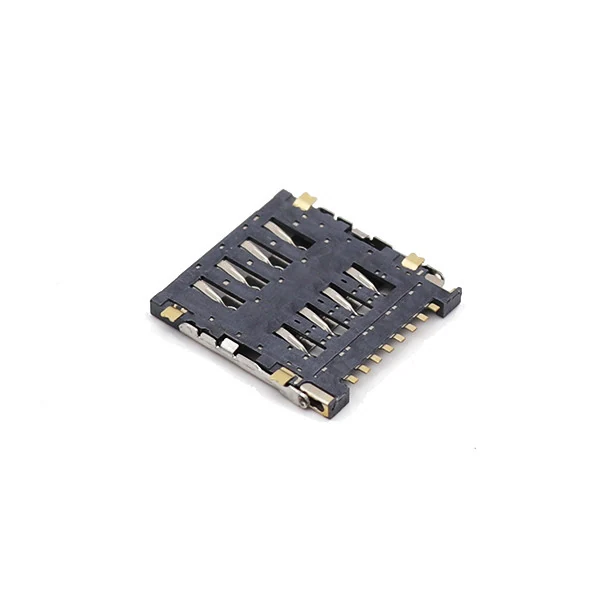

Разъём SIM-карты
Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители ввода-вывода и передачи данных
Разъём SIM-карты · Число контактов: 8P · SMT · Номинальное напряжение 30V AC/DC
Диапазон характеристик серии: Число позиций: 8P · Тип монтажа: SMT
Поддержка подбора и расчёта цены
- Число позиций
- 8P
- Тип монтажа
- SMT
- Номинальное напряжение
- 30V AC/DC
- Номинальный ток
- 1.0A AC
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Разъём SIM-карты. Разъём SIM-карты. Параметры исполнений серии: Число позиций: 8P; Тип монтажа: SMT; Номинальное напряжение: 30V AC/DC.
Обсудить подбор этого изделияОсобенности изделия
Тип монтажа
SMT
Номинальное напряжение
30V AC/DC
Номинальный ток
1.0A AC
Корпус
LCP UL94V-0 Чёрный
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Число позиций | 8P |
|---|---|
| Тип монтажа | SMT |
| Усилие вставки | 20gf/Вывод Мин. |
| Тип контактов | Гнездовой |
| Число циклов соединения | 5000 Циклы Мин. |
Электрические параметры и сигналы
| Номинальный ток | 1.0A AC |
|---|---|
| Номинальное напряжение | 30V AC/DC |
| Выдерживаемое напряжение | 500V/1min AC |
| Контактное сопротивление | 60m ohms Макс. |
| Сопротивление изоляции | 1000m ohms Мин. |
Материалы и покрытия
| Корпус | LCP UL94V-0 Чёрный |
|---|
Условия окружающей среды
| Рабочая температура | -40℃ до +80℃ |
|---|
Другие характеристики
| Контакт | Медный сплав |
|---|---|
| тип выталкивателя | Нажатие-Нажатие;Фиксация push-pull,Шарнир;Лоток Тип |
Чертежи и технические файлы
Запрос чертежа Разъём SIM-карты
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Сколько позиций или контактов указано?
Число позиций: 8P. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Какой способ монтажа используется?
Тип монтажа: SMT. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Какие напряжения и стандарты указаны?
Номинальное напряжение: 30V AC/DC; Выдерживаемое напряжение: 500V/1min AC. Учитывайте стандарт, категорию и условия испытания каждого значения.
Какие значения тока и условия указаны?
Номинальный ток: 1.0A AC. Учитывайте стандарт, категорию и условия испытания каждого значения.
