Шаг
3.00 mm
Разъём провод-плата

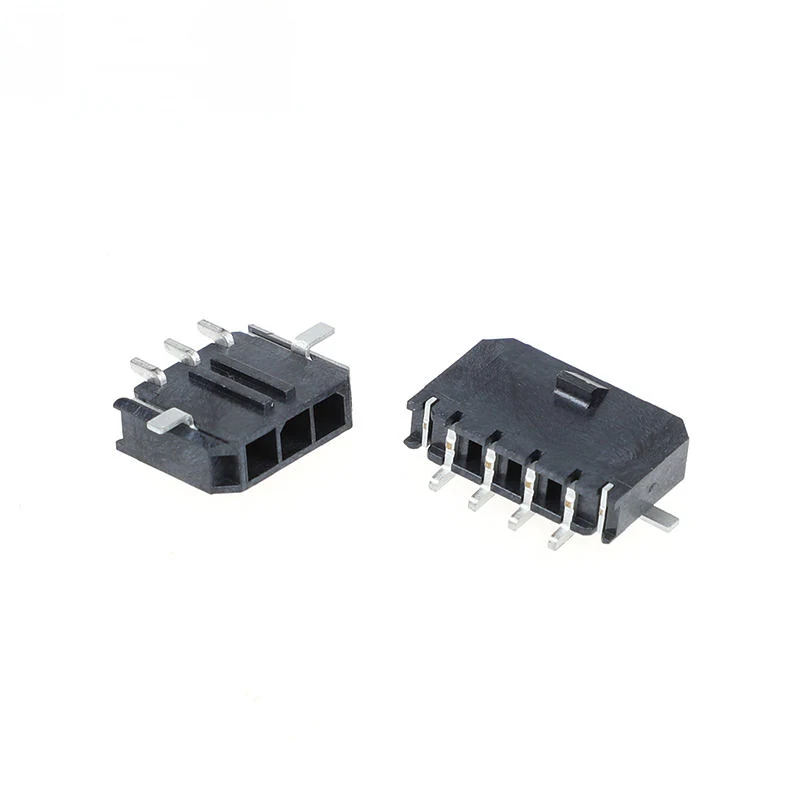

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители провод–плата и провод–провод
Разъём провод-плата · 3.00 mm · Сквозное отверстие / SMD Лента-и-катушка
Диапазон характеристик серии: Шаг: 3.00 mm · Тип монтажа: Сквозное отверстие / SMD Лента-и-катушка
Поддержка подбора и расчёта цены
- Шаг
- 3.00 mm
- Тип монтажа
- Сквозное отверстие / SMD Лента-и-катушка
- Допустимый калибр провода
- 20-30 AWG
- Способ заделки
- Пайка
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Разъём провод-плата. Разъём провод-плата. Параметры исполнений серии: Шаг: 3.00 mm; Тип монтажа: Сквозное отверстие / SMD Лента-и-катушка; Допустимый калибр провода: 20-30 AWG.
Обсудить подбор этого изделияОсобенности изделия
Тип монтажа
Сквозное отверстие / SMD Лента-и-катушка
Допустимый калибр провода
20-30 AWG
Способ заделки
Пайка
Номинальный ток
Макс. 8.5 A на вывод (Зависит от Сечение провода & Температура Снижение нагрузки)
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Долговечность | Высокое |
|---|---|
| Способ заделки | Пайка |
| Шаг | 3.00 mm |
| Число циклов соединения | ≥30 Циклы |
| Тип монтажа | Сквозное отверстие / SMD Лента-и-катушка |
| Фиксация | поляризованный защита от неверного подключения кожух, PCB Удержание Штифт |
Электрические параметры и сигналы
| Номинальный ток | Макс. 8.5 A на вывод (Зависит от Сечение провода & Температура Снижение нагрузки) |
|---|---|
| Номинальное напряжение | 600 V AC/DC |
| Контактное сопротивление | ≤ 15 mΩ |
| Сопротивление изоляции | ≥ 1000 MΩ |
| Выдерживаемое напряжение | 1500 V AC, 1 min |
| Вибростойкость | соответствует общего назначения Автомобильный Жгут Вибрация Требования |
Провода и кабели
| Допустимый калибр провода | 20-30 AWG |
|---|
Материалы и покрытия
| Покрытие | Оловянное покрытие |
|---|---|
| Цвет корпуса | Чёрный |
| Материал корпуса | Высокотемпературный термопласт, UL94V-0 |
| Материал контактов | Латунь |
| Покрытие контактов | Матовое олово / Выборочная позолота Опция |
Условия окружающей среды
| Диапазон температур | -40 до 85 °C |
|---|---|
| Рабочая температура | -40 ℃ ~ +125 ℃ |
| Температура хранения | -45 ℃ ~ +130 ℃ |
Другие характеристики
| Тип соединения | Защёлка |
|---|---|
| Контакт | Латунь с золотым покрытием толщиной свыше 50U |
| Диапазон числа контактов | 2 - 12 P, Один ряд |
| Ориентация | Горизонтально / прямой угол |
| Пайка выводов в отверстия | Волна-Пайка Макс. 260 ℃, 5 s Время выдержки |
Чертежи и технические файлы
Запрос чертежа Разъём провод-плата
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 3.00 mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Какой способ монтажа используется?
Тип монтажа: Сквозное отверстие / SMD Лента-и-катушка. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Что указано для параметра «Допустимый калибр провода»?
Допустимый калибр провода: 20-30 AWG.
Какой способ подключения используется?
Способ заделки: Пайка. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
