Шаг
2.0 mm
Разъём провод-плата

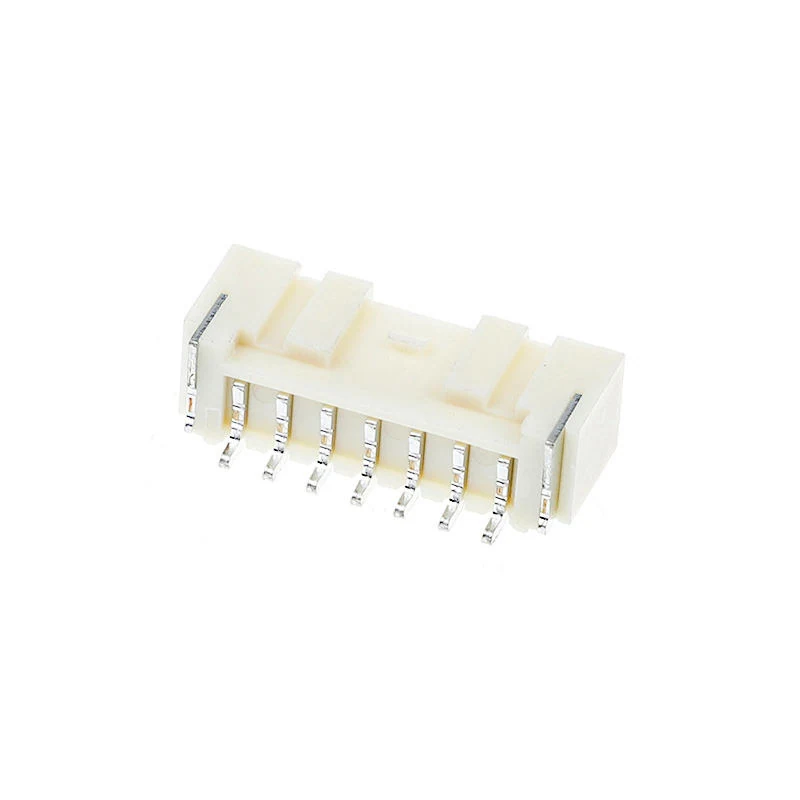

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители провод–плата и провод–провод
Разъём провод-плата · 2.0 mm · Начальное контактное сопротивление ≤ 15 mΩ
Диапазон характеристик серии: Шаг: 2.0 mm · Тип монтажа: Горизонтально / прямой угол SMT Поверхностный монтаж
Поддержка подбора и расчёта цены
- Шаг
- 2.0 mm
- Тип монтажа
- Горизонтально / прямой угол SMT Поверхностный монтаж
- Способ заделки
- Пайка
- Номинальный ток
- 3 A на вывод
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Разъём провод-плата. Разъём провод-плата. Параметры исполнений серии: Шаг: 2.0 mm; Тип монтажа: Горизонтально / прямой угол SMT Поверхностный монтаж; Способ заделки: Пайка.
Обсудить подбор этого изделияОсобенности изделия
Тип монтажа
Горизонтально / прямой угол SMT Поверхностный монтаж
Способ заделки
Пайка
Номинальный ток
3 A на вывод
Тип соединения
Защёлка
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Долговечность | Высокое |
|---|---|
| Способ заделки | Пайка |
| Шаг | 2.0 mm |
| Тип монтажа | Горизонтально / прямой угол SMT Поверхностный монтаж |
| Число циклов соединения | 300 Циклы Минимум |
Электрические параметры и сигналы
| Номинальный ток | 3 A на вывод |
|---|---|
| Номинальное напряжение | 250 V AC/DC |
| Начальное контактное сопротивление | ≤ 15 mΩ |
| Контактное сопротивление после климатических испытаний | ≤ 25 mΩ |
| Сопротивление изоляции | ≥ 1000 MΩ |
| Выдерживаемое напряжение | 800 V AC, 1 min, Без пробоя |
| Стойкость к внешним воздействиям | Выдерживает типичные термоциклические нагрузки модулей внутреннего освещения; без дополнительного корпуса не предназначено для прямого воздействия наружной влаги |
Материалы и покрытия
| Покрытие | Оловянное покрытие |
|---|---|
| Варианты покрытия | Лужение (Стандарт); Позолота (Опция) |
| Материал корпуса | Высокотемпературный PA9T / PA10T, UL94-V0 |
| Материал контактов | Фосфористая бронза |
Условия окружающей среды
| Диапазон температур | -40 до 85 °C |
|---|---|
| Рабочая температура | -25 ℃ ~ +85 ℃ |
Другие характеристики
| Тип соединения | Защёлка |
|---|---|
| Контакт | Латунь с золотым покрытием толщиной свыше 50U |
| Диапазон числа контактов | 2 - 16 P |
Чертежи и технические файлы
Запрос чертежа Разъём провод-плата
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 2.0 mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Какой способ монтажа используется?
Тип монтажа: Горизонтально / прямой угол SMT Поверхностный монтаж. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Какой способ подключения используется?
Способ заделки: Пайка. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Какие значения тока и условия указаны?
Номинальный ток: 3 A на вывод. Учитывайте стандарт, категорию и условия испытания каждого значения.
