تباعد نقاط التلامس
0.4 mm
موصل لوحة إلى لوحة

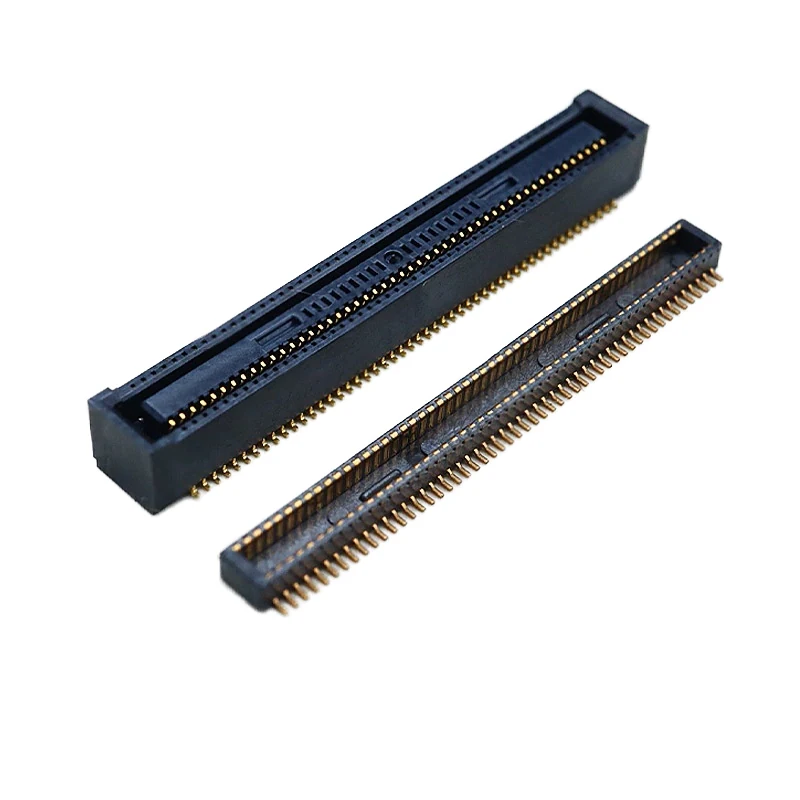

صورة المنتج غير متاحة مؤقتًامظهر المنتج · التكوين حسب الطراز المختارتكبير الصورة
موصلات اللوحات وFPC
موصل لوحة إلى لوحة · 0.4 mm · عدد نقاط التلامس: 60
نطاق مواصفات السلسلة: تباعد نقاط التلامس: 0.4 mm · المواضع / نقاط التلامس: 60
دعم التسعير والاختيار
- تباعد نقاط التلامس
- 0.4 mm
- المواضع / نقاط التلامس
- 60
- ارتفاع التكديس بعد الاقتران
- 2.5 mm
- تركيب
- تركيب سطحي SMT, متوافق مع الالتقاط والتركيب بالفراغ
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
نظرة عامة على المنتج
موصل لوحة إلى لوحة. موصل لوحة إلى لوحة. معلمات تكوينات السلسلة: تباعد نقاط التلامس: 0.4 mm؛ المواضع / نقاط التلامس: 60؛ ارتفاع التكديس بعد الاقتران: 2.5 mm.
مناقشة متطلبات هذا المنتجميزات المنتج
المواضع / نقاط التلامس
60
ارتفاع التكديس بعد الاقتران
2.5 mm
تركيب
تركيب سطحي SMT, متوافق مع الالتقاط والتركيب بالفراغ
الهيكل
عالي الحرارة LCP, UL94-V-0
صور المنتج
المواصفات الفنية
قد تشمل المعلمات سلسلة أو عدة تكوينات. يُرجى تأكيد القيم المقننة لعدد نقاط التلامس والأبعاد وطريقة الإنهاء المختارة.
البنية والتوصيل
| جنس الموصل | أنثى / ذكر |
|---|---|
| طول الطرف | تخصيص |
| تباعد نقاط التلامس | 0.4 mm |
| ارتفاع التكديس بعد الاقتران | 2.5 mm |
| عدد دورات الاقتران | الأدنى. 30 دورات |
| تركيب | تركيب سطحي SMT, متوافق مع الالتقاط والتركيب بالفراغ |
| المواضع / نقاط التلامس | 60 |
الكهرباء والإشارات
| التيار المقنن | 0.3 A لكل نقطة تلامس |
|---|---|
| الجهد المقنن | 50 V AC |
| مقاومة التلامس | ≤50 mΩ |
| مقاومة العزل | ≥1000 MΩ |
| جهد التحمل | 250 V AC / 1 min |
المواد والطلاء
| الطلاء | ذهب |
|---|---|
| الهيكل | عالي الحرارة LCP, UL94-V-0 |
| مادة نقاط التلامس | برونز فوسفوري |
| طلاء نقاط التلامس | طلاء ذهبي في منطقة التلامس؛ حاجز نيكل لمنع تسرب اللحام بالشعيرات |
الظروف البيئية
| درجة حرارة التشغيل | -40~+105℃ |
|---|---|
| درجة حرارة التشغيل | -40 ℃ ~ +85 ℃ |
مواصفات أخرى
| نوع الموصل | أنثى مقبس, صفان SMT |
|---|
الرسومات والملفات الفنية
طلب رسم موصل لوحة إلى لوحة
بعد اختيار تكوين التوصيل، راجع الأبعاد وتوزيع الأطراف ومتطلبات التركيب. أدرج التكوين المطلوب في طلبك.
طلب رسم هذا المنتجأسئلة الاختيار
ما تباعد التوصيل؟
تباعد نقاط التلامس: 0.4 mm. يجب أن يتوافق تباعد نمط اللوحة أو الواجهة المقابلة مع التكوين المختار.
كم عدد المواضع أو نقاط التلامس المحددة؟
المواضع / نقاط التلامس: 60. عند عرض نطاق أو خيارات متعددة، حدد العدد المطلوب وتوزيع الأطراف.
ما القيمة المحددة للمعلمة «ارتفاع التكديس بعد الاقتران»؟
ارتفاع التكديس بعد الاقتران: 2.5 mm.
ما طريقة التركيب المستخدمة؟
تركيب: تركيب سطحي SMT, متوافق مع الالتقاط والتركيب بالفراغ. تحقق من خلوص التركيب وهندسة التزاوج لهذا التكوين.
