Paso
0.5 mm
Conector placa a placa
La imagen del producto no está disponible temporalmenteAspecto del producto · configuración según el modelo elegidoAmpliar imagen
Conectores para placa y FPC
Conector placa a placa · 0.5 mm · Número de contactos: 10 ~ 100 P
Rango de especificaciones de la serie: Paso: 0.5 mm · Número de pines: 10 ~ 100 P
Asistencia en selección y presupuesto
- Paso
- 0.5 mm
- Número de pines
- 10 ~ 100 P
- Altura acoplada
- 3.0 / 3.5 / 4.0 / 4.5 mm
- Carcasa
- LCP / UL94-V0 Resina resistente a altas temperaturas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Descripción del producto
Conector placa a placa. Conector placa a placa. Parámetros de la serie: Paso: 0.5 mm; Número de pines: 10 ~ 100 P; Altura acoplada: 3.0 / 3.5 / 4.0 / 4.5 mm.
Consultar los requisitos de este productoCaracterísticas del producto
Número de pines
10 ~ 100 P
Altura acoplada
3.0 / 3.5 / 4.0 / 4.5 mm
Carcasa
LCP / UL94-V0 Resina resistente a altas temperaturas
Género
Hembra / macho

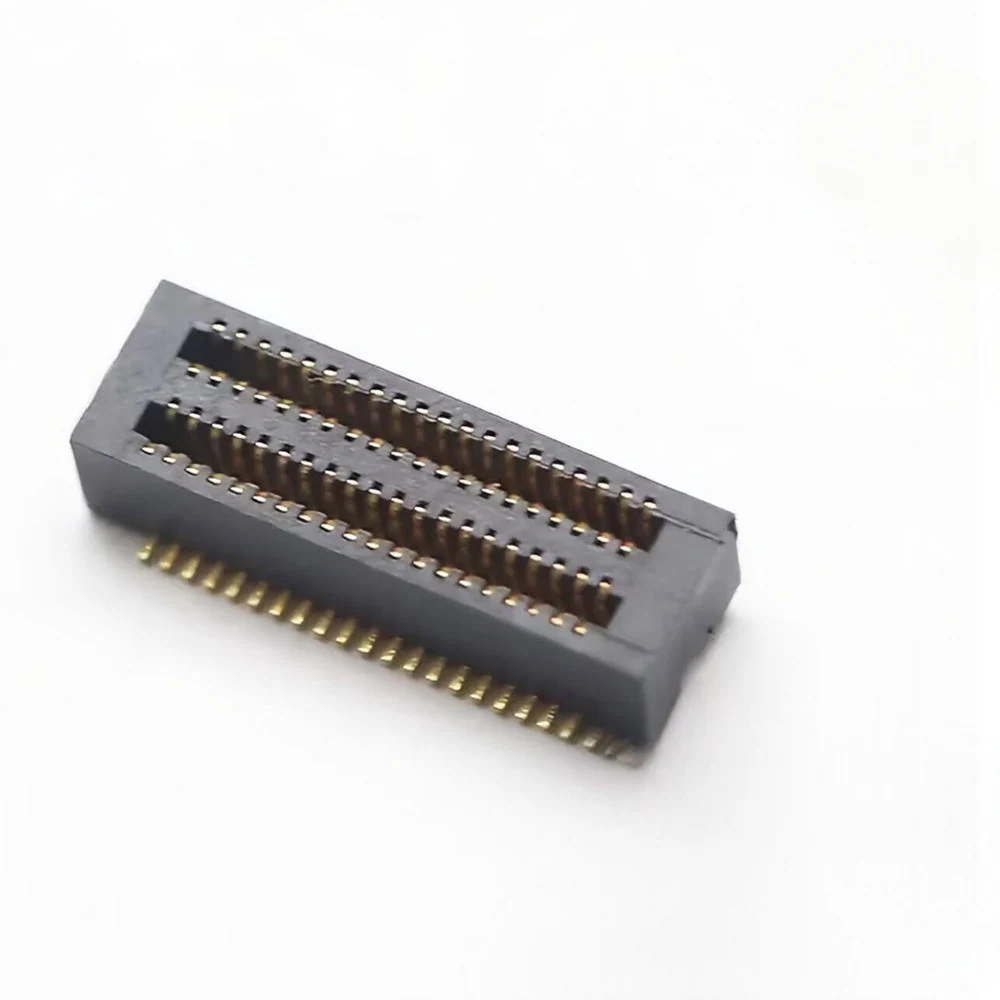

Imágenes del producto
Especificaciones técnicas
Los parámetros pueden abarcar una serie o varias configuraciones. Confirme los valores nominales para el número de contactos, dimensiones y terminación elegidos.
Mecánica y conexión
| Género | Hembra / macho |
|---|---|
| Longitud del pin | Personalización |
| Número de pines | 10 ~ 100 P |
| Altura acoplada | 3.0 / 3.5 / 4.0 / 4.5 mm |
| Fuerza de acoplamiento / desacoplamiento | Fuerza de inserción baja, Confirmación sonora de inserción |
| Paso | 0.5 mm |
Electricidad y señal
| Corriente nominal | 0.5 A por Señal Pin |
|---|---|
| Tensión nominal | 50 V DC |
| Resistencia de contacto | ≤ 30 mΩ |
| Resistencia de aislamiento | ≥ 500 MΩ |
| Tensión soportada | 200 V AC, 1 min Sin ruptura dieléctrica |
Materiales y acabados
| Revestimiento | Oro |
|---|---|
| Revestimiento de los contactos | Zona de acoplamiento: Chapado en oro; Cola de soldadura: Estañado, Ni Barrera |
| Carcasa | LCP / UL94-V0 Resina resistente a altas temperaturas |
Condiciones ambientales
| Temperatura de funcionamiento | -40~+105℃ |
|---|
Otras especificaciones
| Soldadura manual | ≤350°C, ≤3s, Evitar el contacto directo con la carcasa plástica |
|---|
Planos y archivos técnicos
Solicitud de plano de Conector placa a placa
Tras elegir la configuración, revise dimensiones, asignación de pines y requisitos de montaje. Incluya la configuración deseada en su solicitud.
Solicitar el plano de este productoPreguntas sobre selección
¿Cuál es el paso de conexión?
Paso: 0.5 mm. El paso de la huella PCB o de la interfaz complementaria debe coincidir con la configuración elegida.
¿Cuántas posiciones o contactos se especifican?
Número de pines: 10 ~ 100 P. Cuando se indique un rango o varias opciones, seleccione el número y la asignación de pines.
¿Qué se especifica para «Altura acoplada»?
Altura acoplada: 3.0 / 3.5 / 4.0 / 4.5 mm.
¿Qué se especifica para «Carcasa»?
Carcasa: LCP / UL94-V0 Resina resistente a altas temperaturas.
