Passo
1.25 mm
Connettore filo-scheda
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per cavi
Connettore filo-scheda · 1.25 mm · Numero di contatti: 2-20 Posizioni
Intervallo delle specifiche della serie: Passo: 1.25 mm · Numero di pin: 2-20 Posizioni
Supporto alla selezione e al preventivo
- Passo
- 1.25 mm
- Numero di pin
- 2-20 Posizioni
- Montaggio
- Montaggio superficiale SMD, Nastro & bobina Imballaggio
- Tipo di terminazione
- Saldatura
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore filo-scheda. Connettore filo-scheda. Parametri della serie: Passo: 1.25 mm; Numero di pin: 2-20 Posizioni; Montaggio: Montaggio superficiale SMD, Nastro & bobina Imballaggio.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Numero di pin
2-20 Posizioni
Montaggio
Montaggio superficiale SMD, Nastro & bobina Imballaggio
Tipo di terminazione
Saldatura
Corrente nominale
1A per pin (AWG 28-32)

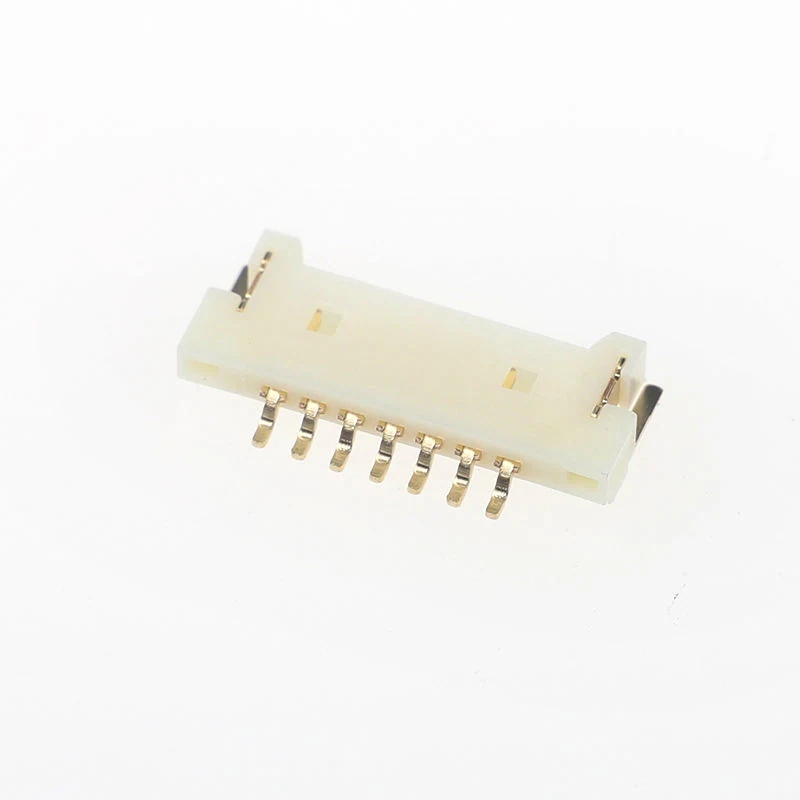

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Durata | Alto |
|---|---|
| Tipo di terminazione | Saldatura |
| Passo | 1.25 mm |
| Numero di pin | 2-20 Posizioni |
| Montaggio | Montaggio superficiale SMD, Nastro & bobina Imballaggio |
| Bloccaggio | attrito Blocco per Accoppiamento sicuro |
Elettricità e segnali
| Corrente nominale | 1A per pin (AWG 28-32) |
|---|---|
| Tensione nominale | 125V AC/DC |
| Resistenza di contatto massima | ≤ 20 mΩ |
| Resistenza di isolamento minima | ≥ 1000 MΩ |
| Tensione di tenuta | 500V AC / 1 min |
Materiali e finiture
| Rivestimento | Stagnatura |
|---|---|
| Materiale dei contatti | Bronzo fosforoso |
| Rivestimento dei contatti | Completo Dorato su / oltre Base di nichel |
| Materiale del corpo | Termoplastico ad alta temperatura, UL94V-0 |
Condizioni ambientali
| Intervallo di temperatura | -40 a 85 °C |
|---|---|
| Temperatura operativa | -40 ℃ ~ +105 ℃ |
| Temperatura di stoccaggio | -25 ℃ ~ +60 ℃ |
Altre specifiche
| Tipo di connessione | Aggancio a scatto |
|---|---|
| Contatto | Ottone con doratura superiore a 50U |
| Tipo | Orizzontale SMD Femmina connettore a basso profilo (Filo-a-Scheda) |
| Fila | Fila singola |
| Direzione di accoppiamento | Orizzontale / angolo retto a PCB |
| Profilo termico di saldatura | Conforme a Piombo-Senza SMT Rifusione (Picco 260 ℃ Max.) |
Disegni e documenti tecnici
Richiesta disegno Connettore filo-scheda
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 1.25 mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Numero di pin: 2-20 Posizioni. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Montaggio: Montaggio superficiale SMD, Nastro & bobina Imballaggio. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quale sistema di terminazione viene usato?
Tipo di terminazione: Saldatura. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
