Passo
2.0 mm
Connettore filo-scheda
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per cavi
Connettore filo-scheda · 2.0 mm · Cicli di accoppiamento ≥500 Cicli
Intervallo delle specifiche della serie: Passo: 2.0 mm · Stile di montaggio: DIP Foro passante, angolo retto / Orizzontale
Supporto alla selezione e al preventivo
- Passo
- 2.0 mm
- Stile di montaggio
- DIP Foro passante, angolo retto / Orizzontale
- Calibro del filo compatibile
- AWG #24-#28 Trefolato Filo
- Tipo di terminazione
- Saldatura
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore filo-scheda. Connettore filo-scheda. Parametri della serie: Passo: 2.0 mm; Stile di montaggio: DIP Foro passante, angolo retto / Orizzontale; Calibro del filo compatibile: AWG #24-#28 Trefolato Filo.
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Stile di montaggio
DIP Foro passante, angolo retto / Orizzontale
Calibro del filo compatibile
AWG #24-#28 Trefolato Filo
Tipo di terminazione
Saldatura
Corrente nominale
3 A AC/DC (per Circuito)

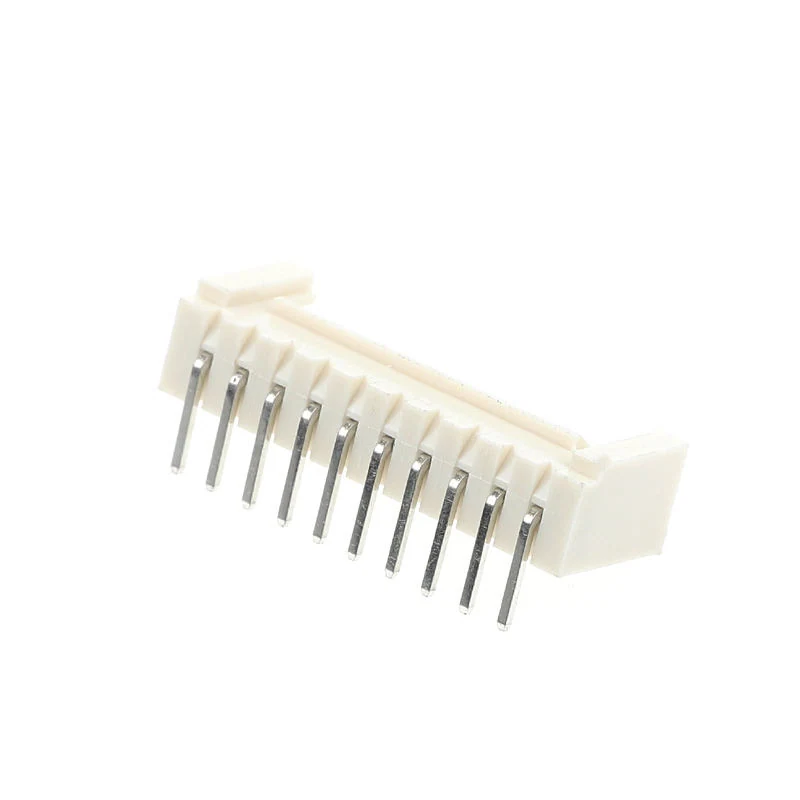

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Durata | Alto |
|---|---|
| Tipo di terminazione | Saldatura |
| Passo | 2.0 mm |
| Stile di montaggio | DIP Foro passante, angolo retto / Orizzontale |
| Cicli di accoppiamento | ≥500 Cicli |
Elettricità e segnali
| Corrente nominale | 3 A AC/DC (per Circuito) |
|---|---|
| Tensione nominale | 250 V AC/DC |
| Resistenza di contatto | ≤20 mΩ (Iniziale) |
| Resistenza di isolamento | ≥1000 MΩ |
| Tensione di tenuta | 1000 V AC / 1 min |
Fili e cavi
| Calibro del filo compatibile | AWG #24-#28 Trefolato Filo |
|---|
Materiali e finiture
| Rivestimento | Stagnatura |
|---|---|
| Materiale del corpo | Nylon PA66, UL94-V-0 Ritardante di fiamma |
| Materiale dei terminali | Ottone / Bronzo fosforoso |
| Placcatura standard | Stagnato; Doratura sottile Rivestimento Opzionale |
Condizioni ambientali
| Intervallo di temperatura | -40 a 85 °C |
|---|---|
| Intervallo di temperatura di esercizio | -25 ℃ ~ +85 ℃ |
Altre specifiche
| Tipo di connessione | Aggancio a scatto |
|---|---|
| Contatto | Ottone con doratura superiore a 50U |
| Tipo di prodotto | Filo-a-Scheda Femmina Corpo, 90° Orizzontale Piegato-Pin, Fermo Fibbia |
| Numeri di pin disponibili | 2- 16 Posizioni (Norma), Su richiesta Posizioni negoziabile |
Disegni e documenti tecnici
Richiesta disegno Connettore filo-scheda
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 2.0 mm. Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quale sistema di montaggio viene usato?
Stile di montaggio: DIP Foro passante, angolo retto / Orizzontale. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Qual è la specifica di «Calibro del filo compatibile»?
Calibro del filo compatibile: AWG #24-#28 Trefolato Filo.
Quale sistema di terminazione viene usato?
Tipo di terminazione: Saldatura. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Conferma la configurazione. Richiedi un preventivo.
Indica modello o specifiche richieste, quantità e data di consegna desiderata.
