Шаг
0.3 mm
Разъём FPC / FFC

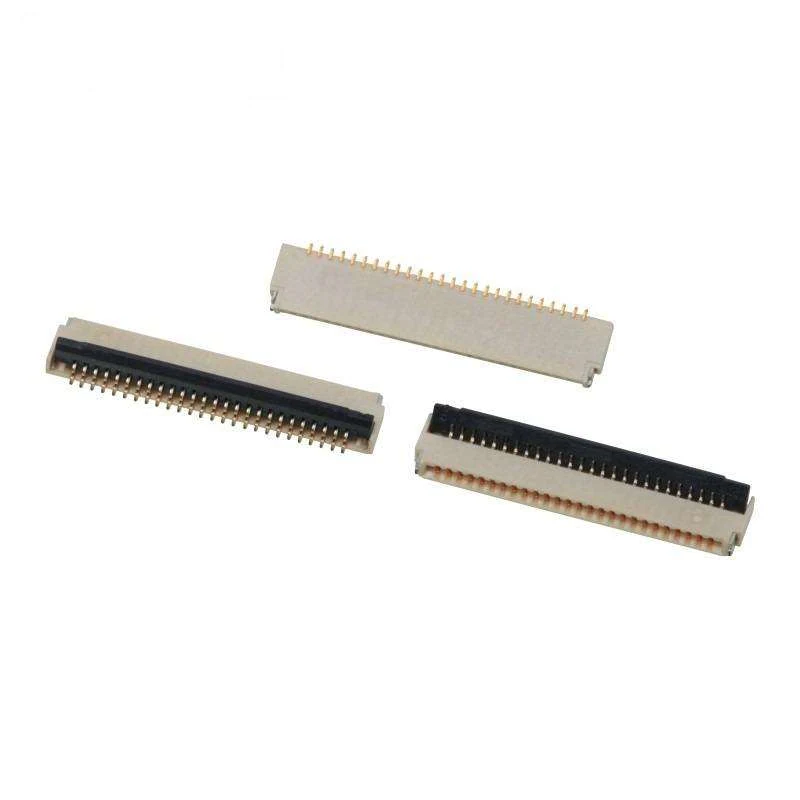

Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители для плат и FPC
Разъём FPC / FFC · 0.3 mm · прямой угол SMT
Диапазон характеристик серии: Шаг: 0.3 mm · Высота в сочленённом состоянии: 0.9 mm
Поддержка подбора и расчёта цены
- Шаг
- 0.3 mm
- Высота в сочленённом состоянии
- 0.9 mm
- Способ монтажа
- прямой угол SMT
- Материал
- LCP
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Разъём FPC / FFC. Разъём FPC / FFC. Параметры исполнений серии: Шаг: 0.3 mm; Высота в сочленённом состоянии: 0.9 mm; Способ монтажа: прямой угол SMT.
Обсудить подбор этого изделияОсобенности изделия
Высота в сочленённом состоянии
0.9 mm
Способ монтажа
прямой угол SMT
Материал
LCP
Номинальный ток
0.2 A на вывод
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Шаг | 0.3 mm |
|---|---|
| Способ монтажа | прямой угол SMT |
| Высота в сочленённом состоянии | 0.9 mm |
| Число циклов соединения | Мин.. 30 Циклы |
Электрические параметры и сигналы
| Номинальный ток | 0.2 A на вывод |
|---|---|
| Номинальное напряжение | 30 V DC |
| Максимальное контактное сопротивление | ≤80 mΩ |
| Сопротивление изоляции | ≥1000 MΩ @ DC 100V |
| Выдерживаемое напряжение | 150 V AC / 1 min, Без пробоя |
Материалы и покрытия
| Материал | LCP |
|---|---|
| Материал клемм | Фосфористая бронза,Золотое покрытие |
| Материал корпуса | Высокотемпературный термопласт, UL94-V0 |
| Материал контактов | Фосфористая бронза |
| Покрытие контактов | Позолота Зона сочленения; Никель Под-Покрытие |
Условия окружающей среды
| Рабочая температура | -40 ℃ ~ +85 ℃ |
|---|
Другие характеристики
| Тип | FFC & FPC Разъём |
|---|---|
| Диапазон числа контактов | 9-71 Вывод |
| Тип привода | откидной назад ZIF |
| Конструкция контакта | Двойной Верхний Контакт |
| Испытание на вибрацию | 10-55Hz 3-ось, Нет ≥1μs Прерывание контакта |
| Ручная пайка (только прототипы) | ≤350 ℃, Пайка Время ≤3 s |
Чертежи и технические файлы
Запрос чертежа Разъём FPC / FFC
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 0.3 mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Что указано для параметра «Высота в сочленённом состоянии»?
Высота в сочленённом состоянии: 0.9 mm.
Какой способ монтажа используется?
Способ монтажа: прямой угол SMT. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
Что указано для параметра «Материал»?
Материал: LCP.
