Шаг
0.3 mm
Разъём FPC / FFC
Изображение временно недоступноВнешний вид · исполнение зависит от выбранной моделиУвеличить изображение
Соединители для плат и FPC

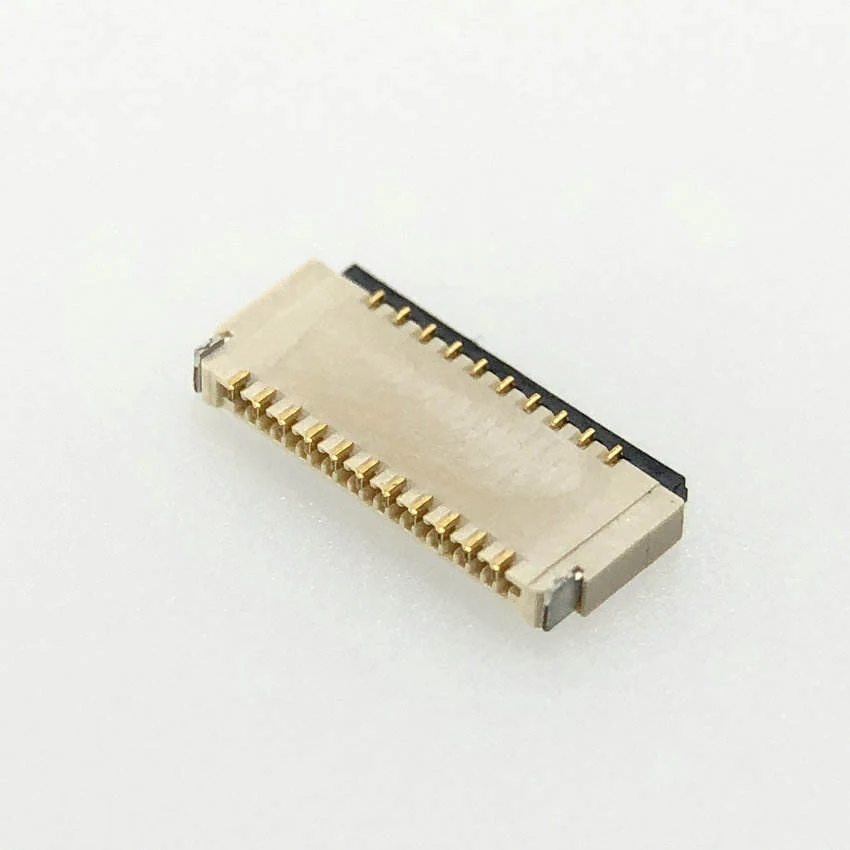

Разъём FPC / FFC · 0.3 mm · Число контактов: 9P,17P,21P,25P,31P,35P,61P
Диапазон характеристик серии: Шаг: 0.3 mm · Доступное число контактов: 9P,17P,21P,25P,31P,35P,61P
Поддержка подбора и расчёта цены
- Шаг
- 0.3 mm
- Доступное число контактов
- 9P,17P,21P,25P,31P,35P,61P
- Высота в сочленённом состоянии
- 0.9 mm
- Тип монтажа
- Двойной-стороны SMT прямой угол
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Описание изделия
Разъём FPC / FFC. Разъём FPC / FFC. Параметры исполнений серии: Шаг: 0.3 mm; Доступное число контактов: 9P,17P,21P,25P,31P,35P,61P; Высота в сочленённом состоянии: 0.9 mm.
Обсудить подбор этого изделияОсобенности изделия
Доступное число контактов
9P,17P,21P,25P,31P,35P,61P
Высота в сочленённом состоянии
0.9 mm
Тип монтажа
Двойной-стороны SMT прямой угол
Материал
LCP
Изображения изделия
Технические характеристики
Параметры могут охватывать серию или несколько исполнений. Уточните номинальные значения для выбранного числа контактов, размеров и типа подключения.
Конструкция и подключение
| Шаг | 0.3 mm |
|---|---|
| Тип монтажа | Двойной-стороны SMT прямой угол |
| Высота в сочленённом состоянии | 0.9 mm |
| Доступное число контактов | 9P,17P,21P,25P,31P,35P,61P |
| Способ фиксации | Опция ZIF / Не ZIF Откидной фиксатор Привод |
| Число циклов соединения | Мин.. 800 Циклы |
| Высота | 0.9 mm |
Электрические параметры и сигналы
| Номинальный ток одного контакта | 0.3 A |
|---|---|
| Номинальное напряжение | DC 50 V |
| Контактное сопротивление | ≤ 35 mΩ |
| Сопротивление изоляции | ≥ 1000 MΩ |
| Выдерживаемое напряжение | AC 200 V, 1 min |
| Вибростойкость | Пройдено многоосевое виброиспытание IEC 60068‑2‑64; обрывов нет, изменение контактного сопротивления ≤ 10 mΩ |
Провода и кабели
| Допустимая толщина FFC/FPC | 0.2 mm |
|---|
Материалы и покрытия
| Материал | LCP |
|---|---|
| Материал клемм | Фосфористая бронза,Золотое покрытие |
| Материал корпуса | LCP, UL94-V0 Огнестойкий |
| Материал контактов | Фосфористая бронза |
| Покрытие контактов | Позолота Контактная зона; Никелевый подслой |
Условия окружающей среды
| Рабочая температура | -40 ℃ ~ +85 ℃ |
|---|
Другие характеристики
| Тип | FFC & FPC Разъём |
|---|---|
| Ручная пайка | ≤ 320 ℃, Пайка Время ≤ 3 s |
Чертежи и технические файлы
Запрос чертежа Разъём FPC / FFC
После выбора конфигурации проверьте размеры, распиновку и требования к монтажу. Укажите нужное исполнение в запросе.
Запросить чертёж этого изделияВопросы по подбору
Какой шаг соединения?
Шаг: 0.3 mm. Шаг посадочного места платы или ответного интерфейса должен соответствовать выбранному исполнению.
Сколько позиций или контактов указано?
Доступное число контактов: 9P,17P,21P,25P,31P,35P,61P. Если указан диапазон или несколько вариантов, выберите число контактов и распиновку.
Что указано для параметра «Высота в сочленённом состоянии»?
Высота в сочленённом состоянии: 0.9 mm.
Какой способ монтажа используется?
Тип монтажа: Двойной-стороны SMT прямой угол. Проверьте монтажные зазоры и геометрию сочленения этого исполнения.
