Passo
1.5 mm (0.059 in)
Connettore filo-scheda
Immagine del prodotto temporaneamente non disponibileAspetto del prodotto · configurazione in base al modello sceltoIngrandisci immagine
Connettori per cavi
Connettore filo-scheda · 1.5 mm (0.059 in) · Numero di contatti: 2P ~ 15P
Intervallo delle specifiche della serie: Passo: 1.5 mm (0.059 in) · Numero di posizioni: 2P ~ 15P
Supporto alla selezione e al preventivo
- Passo
- 1.5 mm (0.059 in)
- Numero di posizioni
- 2P ~ 15P
- Metodo di montaggio
- Montaggio superficiale SMT (PCB Verticale)
- Tipo di terminazione
- Saldatura
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Panoramica del prodotto
Connettore filo-scheda. Connettore filo-scheda. Parametri della serie: Passo: 1.5 mm (0.059 in); Numero di posizioni: 2P ~ 15P; Metodo di montaggio: Montaggio superficiale SMT (PCB Verticale).
Discuti i requisiti di questo prodottoCaratteristiche del prodotto
Numero di posizioni
2P ~ 15P
Metodo di montaggio
Montaggio superficiale SMT (PCB Verticale)
Tipo di terminazione
Saldatura
Corrente nominale per contatto
2.5 A Max.. per contatto

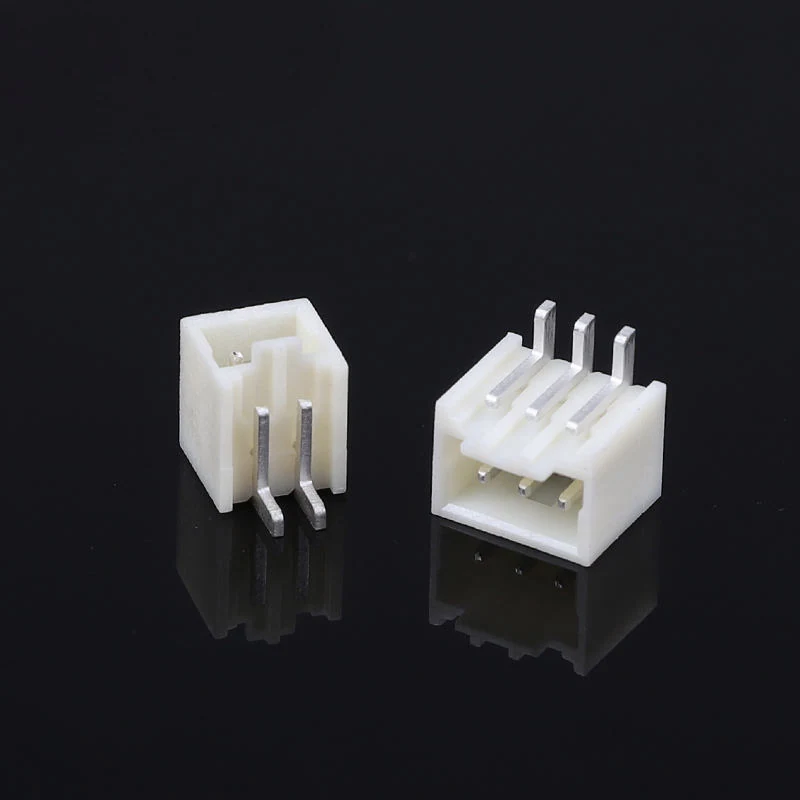

Immagini del prodotto
Specifiche tecniche
I parametri possono coprire una serie o più configurazioni. Verificare i valori nominali per numero di contatti, dimensioni e terminazione scelti.
Meccanica e connessione
| Durata | Alto |
|---|---|
| Tipo di terminazione | Saldatura |
| Passo | 1.5 mm (0.059 in) |
| Numero di posizioni | 2P ~ 15P |
| Metodo di montaggio | Montaggio superficiale SMT (PCB Verticale) |
| Cicli di accoppiamento | Min.. 10 Cicli Molex |
| Forza di ritenzione del contatto | > 9.8 N (Stagnatura) |
Elettricità e segnali
| Corrente nominale per contatto | 2.5 A Max.. per contatto |
|---|---|
| Tensione nominale | 250 V AC RMS / DC |
| Resistenza di contatto massima | ≤20 mΩ |
| Resistenza di isolamento minima | ≥1000 MΩ |
| Tensione di tenuta | 500 V AC |
Materiali e finiture
| Rivestimento | Stagnatura |
|---|---|
| Materiale del corpo | Alta temperatura PA / PA6T, UL94 V-0 Classe di infiammabilità |
| Materiale dei contatti | Lega di rame Ottone |
| Rivestimento dei contatti | Stagnato (Norma); Doratura (Opzionale) |
Condizioni ambientali
| Intervallo di temperatura | -40 a 85 °C |
|---|---|
| Intervallo di temperatura di esercizio | -55 °C ~ +105 °C |
Altre specifiche
| Tipo di connessione | Aggancio a scatto |
|---|---|
| Contatto | Ottone con doratura superiore a 50U |
| Profilo termico di rifusione | conforme a J-STD-020; Temperatura di picco 260 °C, 5-10s Durata |
Disegni e documenti tecnici
Richiesta disegno Connettore filo-scheda
Dopo la scelta della configurazione, verificare dimensioni, assegnazione dei pin e requisiti di montaggio. Includere la configurazione nella richiesta.
Richiedi il disegno di questo prodottoDomande sulla selezione
Qual è il passo di connessione?
Passo: 1.5 mm (0.059 in). Il passo dell'impronta PCB o dell'interfaccia di accoppiamento deve corrispondere alla configurazione scelta.
Quante posizioni o contatti sono specificati?
Numero di posizioni: 2P ~ 15P. Se sono indicati un intervallo o più opzioni, scegliere il numero e l'assegnazione dei pin.
Quale sistema di montaggio viene usato?
Metodo di montaggio: Montaggio superficiale SMT (PCB Verticale). Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
Quale sistema di terminazione viene usato?
Tipo di terminazione: Saldatura. Verificare lo spazio di montaggio e la geometria di accoppiamento di questa configurazione.
